铬铁矿选矿过程中如何防止过磨现象？

第1步：一句话说清

防止铬铁矿过磨的核心参数是用高压辊磨机替代传统球磨粗磨，配合闭路分级加提前筛分工艺，可将过磨率降低百分之四十到六十，同时能耗下降百分之二十五到三十五。

第2步：防过磨核心参数表

【核心参数速查卡】

第3步：每个参数意味着什么

参数一：高压辊磨机对比传统球磨从根源防过磨

记住这个数字：高压辊磨机的辊面压力四点五到六点零牛每平方毫米决定了破碎方式的不同。传统球磨机依靠钢球冲击和研磨实现破碎，这种方式对性脆的铬铁矿极不友好。矿石在磨机中停留时间过长，已经解离的颗粒持续受到冲击，产生大量无用细泥。高压辊磨机则利用料层高压粉碎原理，矿石在超高静压力下沿矿物晶界解离。

对用户意味着：铬铁矿本身性脆易碎是它的物理特性，但高压辊磨恰好利用了这一点，让矿石在颗粒与颗粒之间相互挤压破碎，而不是被钢球反复砸击。南非某铬铁矿采用高压辊磨机配合螺旋溜槽重选，在未使用球磨的情况下获得了回收率百分之八十四点二九、精矿品位百分之五十点六四的指标。这意味着整条生产线可以跳过球磨段，从根源上消除过磨问题。

参数二：闭路筛分与返砂比控制磨矿循环中的过磨

三个关键参数：筛孔尺寸、返砂比、筛分效率，看懂就会控制。

闭路磨矿中，球磨机与螺旋分级机或高频细筛配套使用。分级机返砂比控制在百分之六十到七十意味着：磨机排矿中有百分之六十到七十是粒度不合格的粗粒级，需要返回磨机再次研磨；百分之三十到四十是合格粒级，进入下一段选别。如果返砂比过高，例如超过百分之一百，意味着大量已经合格的颗粒在磨机中循环，持续受到研磨作用，必然产生过磨。

高频细筛的作用是在物料进入球磨机之前，提前分离出已经合格的粒级。筛孔零点三到零点五毫米的细筛可以截留正零点三毫米粗粒进入球磨，而负零点三毫米合格粒级则绕过球磨直接进入重选。这项措施可以减少百分之三十到五十的球磨负荷，同时大幅降低过磨比例。

参数三：预先抛尾和阶段磨矿让该走的早点走

参数不是全部进入磨机就好，提前抛弃才是合理做法。一项已公开的工艺提出：破碎后的原矿首先进行干式强磁粗选，磁场强度约一点二特，将非磁性脉石提前抛弃。干选精矿才进入高压辊磨作业，这意味着大量废石根本没有机会进入磨矿系统。

对用户的实际意义：如果原矿品位百分之十二，干式磁选可以抛弃百分之三十到四十的尾矿。这百分之三十到四十的废石如果不提前抛弃，就会进入磨机白白消耗能量、占据磨机容积、产生大量细泥干扰后续重选。提前抛尾的另一个好处是后续重选给矿浓度更加稳定、干扰更少。

参数四：磨矿细度的精确控制找到刚刚好的那个点

铬铁矿重选的最佳分选粒度区间是零点一到一毫米用于粗选和零点一到零点三毫米用于精选。磨矿目标不是越细越好，而是刚刚解离就好。对于典型的铬铁矿，推荐的磨矿细度是负二百目占百分之六十五到七十五。这个细度对应粒度约零点零七四毫米。如果磨到负二百目占百分之九十，意味着大量铬铁矿颗粒已经碎到零点零五毫米以下，摇床和螺旋溜槽对这种细粒级的回收效率会显著下降。

参数背后的逻辑：重选设备依靠密度分层，颗粒越细，沉降速度越慢，水流对它的干扰越大。零点一到零点三毫米是螺旋溜槽和摇床的最佳区间，这个区间内的铬铁矿颗粒沉降快、分带清晰。低于零点零五毫米的颗粒在摇床上容易进入泥流带而损失在尾矿中。所以磨矿不是越细越好，而是要精确控制在重选设备的最佳响应区间。

第4步：不同工况下的防过磨选型指南

【不同工况对照表】

选型指南：

第一，看嵌布粒度决定是否需要球磨。如果铬铁矿嵌布粒度在零点三毫米以上，高压辊磨至负五毫米后即可直接进入螺旋溜槽重选。南非某铬铁矿采用此工艺，在完全没有球磨的情况下实现百分之八十四以上的回收率。只有当嵌布粒度小于零点一毫米时，才需要考虑球磨或搅拌磨。

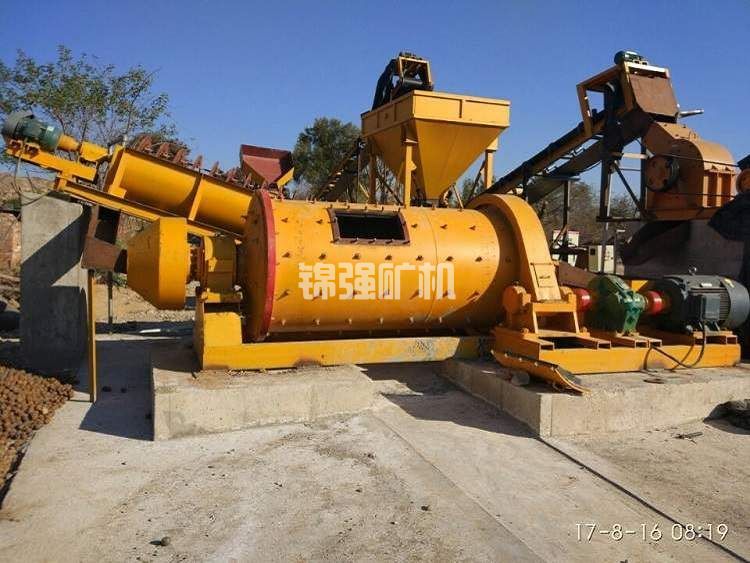

第二，如果必须用球磨，一定要配置分级设备。可以是螺旋分级机，返砂比控制在百分之六十到七十，也可以是水力旋流器加高频细筛的组合。分级效率越高，已解离颗粒离开磨机的速度越快，过磨率越低。

第三，采用阶段磨矿阶段选别原则。粗磨后先进行一次粗选，将已解离的精矿提前回收，中矿再磨再选。这样做的逻辑是：大部分铬铁矿在较粗粒度就已经解离，早点把它选出来，它就不会在后续磨矿中被白白磨细。

第四，对于极细粒嵌布的难选铬铁矿，嵌布粒度小于零点零五毫米，单纯依靠重选很难高效回收，过磨几乎是不可避免的。此时应考虑磁选或浮选路线。

第5步：实际运行数据与防过磨效果验证

以下数据来自多个已投产铬铁矿选厂的运行记录。

高压辊磨工艺实际效果对比：

闭路磨矿工艺运行参数：

球磨机与螺旋分级机闭路运行，返砂比控制范围在百分之六十到七十之间。控制结果是负二百目含量稳定在百分之六十八到七十二，过磨细泥负四百目占比低于百分之八。运行经验表明，返砂比每增加十个百分点，过磨率上升约三个百分点。

高频细筛预筛分效果：

安装位置在筛分之后、球磨之前，筛孔尺寸零点三毫米。运行效果显示可以提前分离出约百分之二十五到三十五的合格粒级，球磨负荷降低约百分之二十八到三十二。附带效益是球磨机钢球消耗从每吨矿零点八公斤降至每吨矿零点五五公斤，降幅百分之三十一。

防过磨措施的综合成本分析：

常见防过磨操作问题解答：

问：球磨机格子板和衬板磨损后，过磨率会上升吗？
答：会。格子板磨损后磨机内矿浆液面下降，钢球冲击区变大，细粒级产率上升约二到四个百分点。建议每六个月检查一次格子板，磨损超过百分之三十时及时更换。

问：螺旋分级机溢流细度不稳定怎么办？
答：首先检查分级机溢流堰是否水平，其次调整螺旋转速。转速每提高五转每分钟，溢流细度约增加百分之五到八，以负二百目为基准。建议每班检测溢流浓度和细度，建立浓度与细度的对应曲线。

问：高压辊磨机辊面磨损对产品粒度有什么影响？
答：辊面花纹磨损后，咬入角变小，处理量下降约百分之十到十五，产品细度变粗，负五毫米含量下降五到八个百分点。此时过磨率不会上升，但解离度会下降。建议辊面堆焊修复周期为三千到四千小时。

问：我怎么知道我的磨矿细度是否过磨了？
答：可以做一个简单的筛析。取球磨机排矿，分别检测正零点三毫米、零点三到零点一毫米、零点一到零点零七四毫米、负零点零七四毫米四个粒级的品位。如果负零点零七四毫米粒级的品位高于零点三到零点一毫米粒级十个百分点以上，说明已经发生了明显的过磨，高品位铬铁矿颗粒被过度粉碎了。如果负零点零七四毫米粒级的品位低于粗粒级，说明过磨不严重。

防过磨检查清单：

确认铬铁矿的嵌布粒度，需要岩矿鉴定报告
评估高压辊磨替代传统破碎加粗磨的可行性
闭路磨矿系统是否配置了分级设备，包括分级机、旋流器或细筛
分级设备的返砂比是否控制在百分之六十到七十区间
是否在前段设置了预选抛尾以降低入磨量
是否采用阶段磨矿、阶段选别流程
每班是否检测磨矿细度并建立控制曲线
格子板、衬板磨损情况是否定期检查

核心结论：铬铁矿的过磨问题应当从源头解决，利用铬铁矿性脆易碎且嵌布粒度较粗的特性，采用高压辊磨工艺，在破碎阶段完成解离，避免进入球磨阶段。如果必须使用球磨，核心控制参数是返砂比百分之六十到七十和高频细筛零点三到零点五毫米预分离，目标是让合格粒级来得快、走得也快。记住：在铬铁矿选矿中，过度粉碎不仅是能耗的浪费，更是高价值精矿的流失。
