铬铁矿选矿厂降本增效实战：从工艺优化到吨矿成本控制

核心结论速览

• 选矿成本中，电耗和磨矿介质消耗占比最高，可占吨矿处理成本的40-60%

• 通过“阶段磨矿+分级抛尾”工艺，可减少20-30%的无效磨矿量

• 重选提前回收合格精矿，能显著降低后续强磁选作业的负荷

• 尾矿再选与废水循环利用，是低成本增产的两条关键路径

• 精细化操作管理，可在不更换设备前提下降低5-8%的吨矿成本

一、铬铁矿选矿的成本困境与破局方向

铬铁矿作为我国战略性矿产，广泛用于冶金、耐火材料和化工领域。然而，随着易选矿石资源逐渐枯竭，越来越多的选矿厂面临原矿品位下降、嵌布粒度变细的挑战。当原矿Cr2O3品位从25%降至18%甚至15%时，吨矿处理成本往往上升30%以上。

铬铁矿选矿厂如何降低吨矿生产成本？这个问题的答案不能简单归结为“买更便宜的药剂”或“减少人工”。从技术工程角度看，降本的核心逻辑是：减少无效作业、提高单位产能、回收每一个有价值的颗粒。

铬铁矿属于弱磁性矿物，比重大（4.0-4.8），常用选矿方法包括重选、弱磁选除铁、强磁选和浮选联合工艺。其中重选（跳汰、摇床、螺旋溜槽）成本最低，强磁选次之，浮选成本最高。因此，降低吨矿成本的第一原则是：能用重选解决的，绝不用磁选；能用磁选解决的，绝不用浮选。

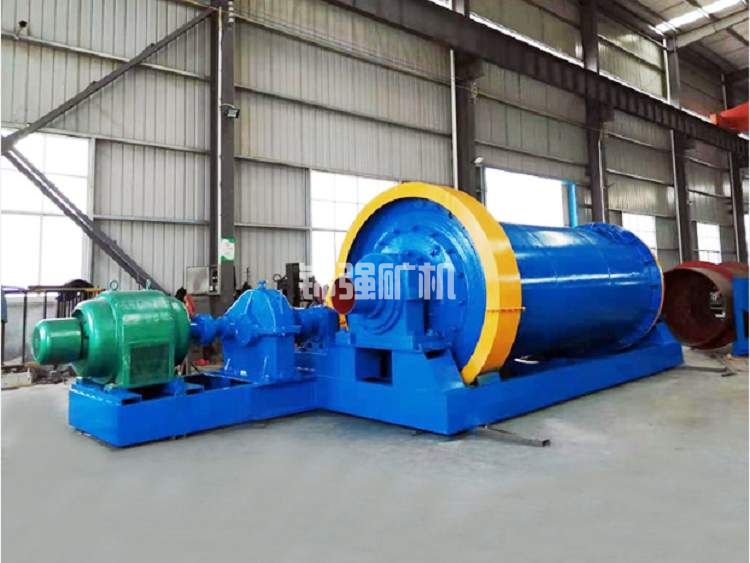

二、阶段磨矿与分级抛尾：从源头削减成本

磨矿作业通常是选矿厂能耗最高的单元，占全厂电耗的50-70%。对于铬铁矿，过磨不仅浪费能量，还会产生大量微细粒铬铁矿（小于0.03mm），这些微细粒在重选和强磁选中回收率显著下降。

阶段磨矿策略：将传统的一段磨矿改为“粗磨—粗选—再磨—再选”。具体操作步骤如下：

• 第一段：原矿破碎至-2mm后，进入棒磨机磨至-0.5mm，占60%

• 分级后，螺旋溜槽或跳汰机预选，抛掉产率30-40%的尾矿（尾矿Cr2O3品位低于1.5%）

• 粗精矿进入第二段磨矿，磨至-0.1mm占85%

• 再进行摇床或强磁选精选

这一策略的直接效果是：只有30-40%的粗精矿进入第二段磨矿，整体磨矿能耗降低约25%。以日处理1000吨的选矿厂为例，磨机电耗从每吨28度降至21度，按电价0.6元/度计算，仅电耗一项每天节省4200元，年省超150万元。

三、重选优先回收：低成本产出合格精矿

铬铁矿比重大（4.2左右），脉石矿物如橄榄石、蛇纹石比重在2.6-3.0之间，两者比重差大于1.5，非常适合重选。在粗粒级（+0.1mm）范围内，重选能够以极低成本获得合格精矿。

典型重选设备配置：

数据型：在内蒙古某铬铁矿选矿厂，原矿Cr2O3品位16.5%，采用“跳汰+螺旋溜槽”重选流程，直接获得品位42%的合格精矿，回收率62%。重选段吨矿成本仅2.8元，而后续强磁选段吨矿成本为12.5元。通过重选提前回收了62%的金属量，意味着只有38%的金属进入高成本的强磁选段，整体选矿成本从每吨原矿34元降至26元。

四、强磁选与浮选的精准介入：只处理必要部分

当铬铁矿嵌布粒度细至-0.04mm，重选难以有效回收时，需要采用强磁选或浮选。但这两类方法的吨矿成本分别是重选的4-6倍和8-10倍。因此，控制进入高成本作业的矿量是关键。

方案对比：不同工艺路线的成本与回收率

从表中可见，“阶段磨矿+分级抛尾”组合方案虽然增加了设备，但吨矿成本仅比重选方案高6-8元，远低于直接采用“重选+强磁选”的10-13元增量。原因在于分级抛尾减少了进入强磁选的矿量。

在甘肃某铬铁矿选矿厂，原矿Cr2O3品位17.2%，原先采用一段磨矿至-0.074mm占75%后直接进入强磁选，吨矿成本38元，回收率79%。改造为“两段磨矿+螺旋溜槽抛尾（抛尾产率35%）+强磁选”后，强磁选给矿量减少35%，吨矿成本降至29元，回收率提升至84.5%。成本降低的原因是：粗磨阶段能耗低，且强磁选设备的维护和介质消耗大幅下降。

五、尾矿再选与废水循环：挖掘隐藏价值

很多选矿厂将尾矿直接排入尾矿库，忽视了尾矿中仍含有可回收的铬铁矿。尤其是强磁选尾矿，往往因为流程设计不合理或设备调整不当，损失了3-8%的铬铁矿。这些损失的矿物粒度集中在0.03-0.08mm，完全可以通过再选回收。

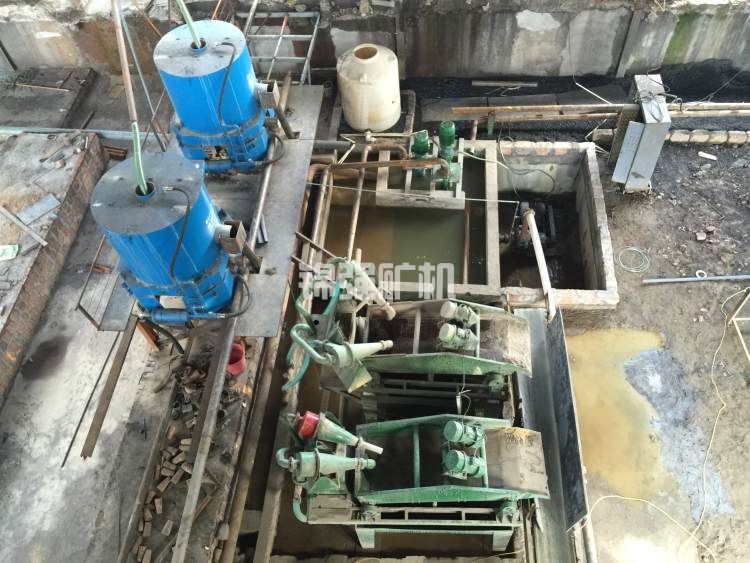

尾矿再选典型流程：
尾矿（Cr2O3品位1.5-2.5%）→ 浓缩脱水 → 螺旋溜槽扫选 → 摇床精选 → 得到品位35-38%的扫选精矿

以四川某铬铁矿选矿厂为例，尾矿Cr2O3品位2.1%，尾矿量每日850吨。增设一台螺旋溜槽和两台摇床进行尾矿再选，投资45万元。运行后，每日回收铬精矿（品位36%）约18吨，按铬精矿市场价1200元/吨（Cr2O3 40%基准价折算），日增收入2.16万元，扣除运行成本0.3万元/天，净增收1.86万元/天。三个月即可收回设备投资。

废水循环同样不容忽视。重选和强磁选作业中，水耗通常为每吨原矿3-5吨。采用三级沉淀+陶瓷过滤机处理回水，可将新水补充量降至0.5吨/吨原矿以下。以缺水地区新疆某厂为例，每吨原矿水费从2.1元降至0.35元，年节水费超60万元。同时，回水温度稳定有利于重选分级效果，避免了冬季低温水导致的回收率波动。

六、常见技术问题与对策

问题1：磨矿细度控制不稳定，过磨现象严重怎么办？

过磨导致微细粒铬铁矿（-0.03mm）损失，回收率下降5-10%。对策：在球磨机排矿口增加高频细筛，筛孔0.2mm或0.15mm，筛上粗粒返回再磨，筛下合格粒级直接进入选别。同时调整钢球配比，减少直径40mm以上大球比例，增加直径25-30mm小球，降低冲击破碎力，减少过磨。在湖南某厂实施后，-0.03mm级别产率从18%降至9%，回收率提升6个百分点。

问题2：强磁选介质盒堵塞频繁，导致设备作业率低于70%

介质盒堵塞通常是因为给矿中残留了+0.5mm粗颗粒或矿浆浓度超过35%。解决方法：在强磁选机前增设一道0.3mm直线筛，截留粗颗粒；将给矿浓度控制在25-30%之间。定期冲洗介质盒周期从每8小时一次延长至每24小时一次，作业率可从70%提升至85%以上，相当于同设备产能增加21%。

问题3：重选摇床回收率偏低，尾矿中可见明显铬铁矿颗粒

摇床回收率低往往是床面坡度、冲程冲次匹配不当，或给矿浓度波动太大。建议：针对0.1-0.5mm级别，床面坡度1.5-2度，冲程12-15mm，冲次280-320次/分钟；给矿浓度控制在18-22%。每月采样做一次粒度筛析，根据粒度变化微调参数。江西某矿调整后，摇床作业回收率从68%升至76%。

七、结论与建议

铬铁矿选矿厂如何降低吨矿生产成本？答案可以总结为四条技术路线：阶段磨矿减少无效能耗、重选优先回收低成本精矿、严格控制进入高成本作业的矿量、挖掘尾矿中残存价值。

具体实施建议如下：

• 对现有选矿厂进行全流程工艺矿物学调查，明确各粒级铬铁矿的分布与损失原因

• 优先改造磨矿分级系统，增加分级设备，实现“能抛早抛”

• 重选段采用螺旋溜槽+摇床组合，螺旋溜槽用于粗选抛尾，摇床用于精选

• 强磁选设备建议选用SLon或类似高梯度磁选机，场强不低于1.0T，并配置自动冲洗装置

• 每月做一次金属平衡，计算各作业回收率，发现异常及时调整

铬铁矿选矿的降本不是一次性工程，而是一个持续优化的过程。每降低1元吨矿成本，对于年处理30万吨的选矿厂意味着每年增加30万元净利润。从磨矿介质配比、分级筛孔径、重选床面坡度到强磁选冲洗周期，每一个细节的优化都在累积效益。

将您的矿石数据（原矿品位、嵌布粒度、矿物组成）发给我们，获取针对您矿山的定制化降本方案。我们的技术团队可提供现场流程考查、实验室选矿试验及工业改造设计一站式服务。
