模块化炉渣处理生产线，跟传统现场拼装的生产线不是一回事。传统线是设备散件运到现场，基础现浇、设备就位、管道现场配、电气现场接，工期长、现场作业量大、质量受施工队伍水平影响大。模块化是把生产线的功能拆成几个独立的模块，每个模块在工厂里预制好、调试好，运到现场吊装就位、模块之间对接管线就行。这套做法在矿山、砂石骨料行业用得比较多，炉渣处理领域这两年也开始用。哪些项目适合模块化、模块怎么划分、模块化省在哪、容易踩什么坑，这里说清楚。
先说三个重点。模块化的核心是把现场作业转移到工厂，缩短现场工期、减少现场施工质量波动。适合模块化的项目是处理量中等、渣性常规、场地紧或者工期紧的，超大处理量或者渣性特别复杂的项目，模块化未必划算。模块划分按功能分，给料破碎模块、洗选模块、筛分磁选模块、脱水模块、水处理模块、除尘模块，模块之间的接口标准化是模块化成败的关键。
传统线的建设流程是：设计出图，土建施工，设备到货，设备安装，管道电气连接，单机调试，联动调试。现场作业量大，工期长，多工种交叉作业，质量受施工队伍水平影响大。炉渣处理线设备多、接口密，现场配管配线的工作量不小，施工质量参差不齐的时候，调试阶段问题一堆。
模块化的流程是：设计出模块划分方案，模块在工厂预制，工厂内完成设备安装、管道连接、电气接线、单机调试，模块运到现场，基础施工，模块吊装就位，模块之间对接管线，联动调试。现场作业量大幅减少，工期缩短，质量在工厂里控制。
模块化的好处有几样。工期短，现场作业少，受天气和施工队伍的影响小。质量稳，工厂里的加工和装配条件比现场好，焊接、配管、接线的质量可控。拆装方便，项目搬迁或者扩产的时候，模块可以拆了运走或者重新组合。现场占地小，模块立体布置，比传统线省地方。
模块化的局限也要说清楚。模块尺寸受运输限制，超大设备没法做成模块，或者要做成可拆分模块，拆分和现场组装的工作量又上去了。模块化适合处理量中等、设备规格常规的项目，超大处理量或者超大设备的项目，模块化的优势不明显。模块的重复生产适合渣性常规的项目，渣性特殊需要大量定制的时候，模块化的设计工作量不比传统线少。
模块划分按功能分，每个模块完成一个相对独立的功能，模块之间接口少、接口标准化。

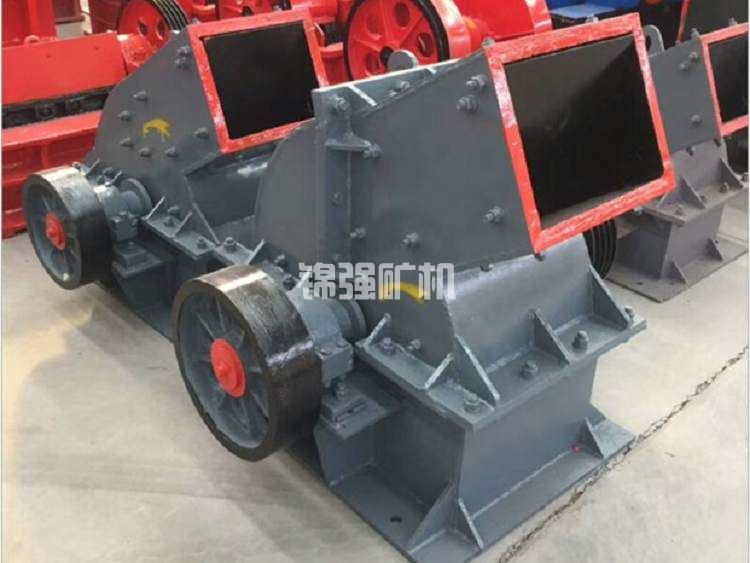

给料破碎模块。给料机、格筛、除铁器、破碎机集成在一个模块上，完成渣子的给料、超径料截住、铁件吸走、破碎。模块的进出料口位置标准化，跟前后模块对接。

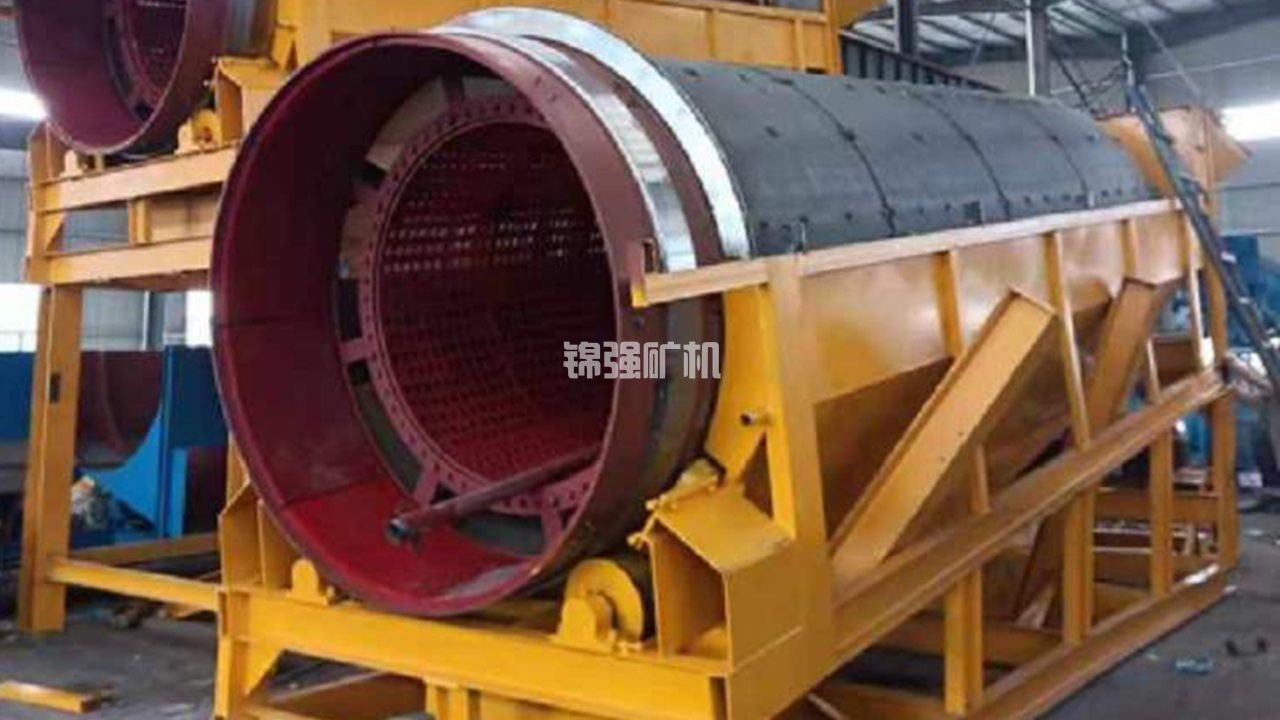

洗选模块。圆筒洗矿机、喷淋系统、筛孔段集成在一个或者几个模块上，完成渣子的洗选脱泥。洗矿机筒体长的，可以拆成两个模块，现场对接。喷淋管路在工厂里配好，现场接水源就行。

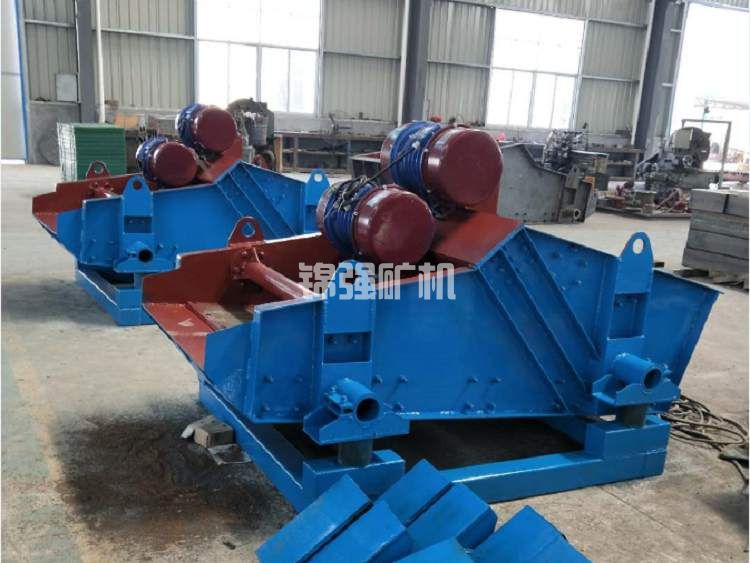

筛分磁选模块。振动筛、磁选机集成在模块上，完成筛分分级和铁回收。振动筛和磁选机的接口在工厂里对好，现场不用重新配溜槽。磁选机的精矿和尾矿出口标准化，跟脱水模块或者尾渣处理模块对接。
脱水模块。脱水筛、浓缩机、压滤机集成在模块上，完成成品渣脱水和废水处理。浓缩机和压滤机的管路在工厂里配好，现场接进出水管。模块的承载和基础要求按设备重量和运行荷载设计。
水处理模块。清水泵、回水泵、加药系统、水池集成在模块上，完成水循环和加药。水池可以做成钢制水箱或者拼装式水池，比现场现浇混凝土池子省工期。
除尘模块。除尘器、风机、管道集成在模块上，完成产尘点的粉尘收集。管道在工厂里预制好，现场对接产尘点的抽风口。
电气控制模块。控制柜、变频器、电缆桥架集成在模块上，完成各模块的供电和控制。模块之间的电缆用快插接头或者标准接线端子，现场接线工作量小。
模块划分的原则是功能独立、接口少、接口标准化。模块之间的接口包括物料接口、水接口、电接口、气接口、控制接口，每种接口的规格和位置在设计阶段就定死，各模块按统一标准做，现场对接不用改。
省的地方。现场工期短，传统线现场施工几个月，模块化现场吊装对接几周，工期省一半以上。现场作业量小，土建工作量少，配管配线工作量少，现场用人少。质量稳，工厂里的焊接、配管、接线质量比现场可控。现场占地小，模块立体布置，比传统线省地方。搬迁和扩产方便，模块拆了运走或者重新组合。
费的地方。模块的运输费比散件高，模块尺寸大、重量重，运输需要特种车辆，超限模块要办运输许可。模块的工厂预制费比现场制作高，工厂的加工和装配成本高于现场，但质量好。模块的设计费比传统线高，模块划分、接口标准化、模块结构设计，设计工作量不小。模块的重复生产才能摊薄设计费，单条线的模块化设计费摊到设备上，比传统线高。
省和费算总账。工期紧、现场条件差、施工队伍水平没把握的项目，模块化省下的工期和质量成本能覆盖多出来的运输和设计费。工期宽松、现场条件好、施工队伍靠谱的项目，传统线可能更经济。超大处理量或者渣性特别复杂的项目，模块化的优势不明显，传统线或者局部模块化更合适。
处理量中等的项目。每小时几十吨到上百吨的处理线，设备规格常规，模块尺寸受运输限制小，模块化划算。超大处理量的线，设备规格大，模块做不小，运输和吊装费用高，模块化优势不明显。
场地紧的项目。模块立体布置，占地比传统线小，场地紧的项目用模块化能省地方。老厂改造、场地受限的项目，模块化是解决办法之一。
工期紧的项目。现场施工时间短，模块化能抢工期。项目审批晚了、投产时间定了，模块化能压缩建设周期。
渣性常规的项目。模块按常规渣性设计，重复生产摊薄设计费。渣性特殊的项目，模块需要大量定制，设计费摊不薄，模块化的经济性打折扣。
搬迁或者扩产可能性大的项目。模块拆装方便，搬迁和扩产的代价小。处理量可能分期增加的项目，先上几个模块，后续再加模块，比传统线扩展方便。
偏远或者施工条件差的项目。现场施工条件差、施工队伍不好找的项目，模块化把作业转移到工厂，现场工作量小，质量可控。
第一个坑是模块划分不合理。模块之间接口太多、接口不标准，现场对接的工作量比传统线还大。模块划分按功能独立、接口少、接口标准化的原则做，设计阶段把接口定死。
第二个坑是模块尺寸超运输限制。模块做得太大，运输超限，办许可、找特种车辆，运输费上去了，工期也受影响。模块尺寸按运输限制设计，超限的拆成可运输的子模块，现场组装。
第三个坑是模块基础没做好。模块对基础的平整度和承载要求高，基础没做好，模块吊装就位后设备精度受影响。基础施工按模块的荷载和精度要求做，验收合格再吊装。
第四个坑是模块之间的接口对不上。物料接口的标高和位置、水接口的规格和压力、电接口的电压和容量、控制接口的协议，任何一处对不上，现场改起来麻烦。接口表在设计阶段做细，各模块按统一标准做，出厂前核对。
第五个坑是工厂预制质量没控住。模块在工厂里做，工厂的加工和装配质量如果没控住，模块化的质量优势就没了。工厂预制阶段安排监造或者出厂验收，关键工序和接口尺寸逐项检查。
第六个坑是模块化的经济性没算清。模块化的运输费和设计费比传统线高，省下的工期和质量成本能不能覆盖，要算账。算下来不划算的项目，传统线或者局部模块化更合适。
第一看模块划分。功能独立不独立、接口多不多、接口标准不标准，划分合不合理。
第二看接口设计。物料、水、电、气、控制接口的规格和位置定没定死，接口表做没做细，各模块按不按统一标准做。
第三看运输限制。模块尺寸和重量超不超运输限制，超限的怎么拆、现场怎么组装。
第四看基础设计。模块的荷载和精度要求，基础设计跟不跟得上，基础验收标准有没有。
第五看工厂预制质量。工厂的加工和装配能力，质量控没控住，出厂验收标准有没有。
第六看经济性。模块化的运输费、设计费、工厂预制费跟传统线比，省下的工期和质量成本能不能覆盖，总账划不划算。
第七看业绩。方案提供方做过什么模块化项目，能不能实地看运行现场，模块之间的接口顺不顺、现场组装工作量多大。
炉渣处理模块化生产线，核心是模块划分合理、接口标准化、工厂预制质量控住、运输和基础配套、经济性算账。这套做下来，模块化的工期和质量优势才发挥得出来。如果你正在考虑模块化，先把处理量、渣性、场地条件、工期要求整理好，让方案提供方按这些条件做模块划分和接口设计，算清经济账再定，比跟风上模块化靠谱。
