铜矿加工衬板与介质消耗优化方案，降低磨矿成本

快速了解

衬板和钢球消耗占磨矿成本的30%到40%，矿石硬度越大、磨矿条件越差，消耗越高
衬板和介质是一体两面，衬板型式影响钢球运动状态，钢球级配影响衬板磨损速度
降低消耗的核心不是买最耐磨的衬板和钢球，是让衬板、钢球、磨矿制度三者匹配

铜矿加工中，磨矿成本的大头是电耗和钢耗。电耗优化空间有限，钢耗优化空间更大。衬板和钢球消耗占磨矿成本的30%到40%，有的选厂甚至更高。矿石硬度大、磨矿条件差的，衬板几个月就磨穿了，钢球消耗也居高不下。很多选厂想降钢耗，第一反应是买更耐磨的衬板、更硬的钢球。但耐磨衬板价格高，硬钢球可能脆性大，算总账不一定划算。铜矿加工衬板与介质消耗优化方案要解决的，是从衬板选型、钢球级配、磨矿制度三个环节匹配入手，把磨矿成本降下来。

衬板和钢球消耗都花在哪

先把消耗构成搞清楚，才知道从哪里下手。

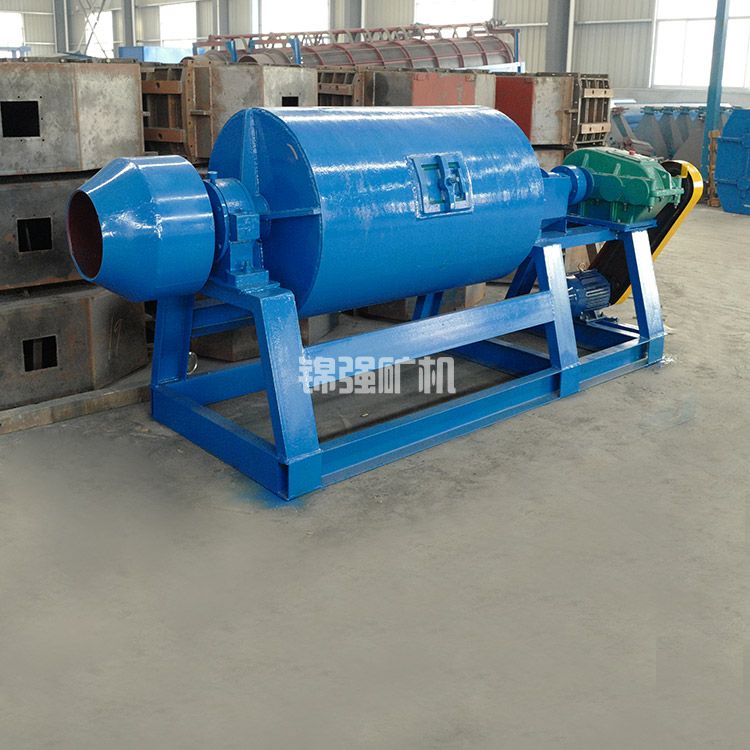

衬板消耗。球磨机衬板消耗占钢耗的大头。衬板磨损主要是磨料磨损和冲击磨损。矿石硬度大、给矿粒度粗、钢球直径大，衬板冲击磨损重。矿石硬度小、给矿粒度细、钢球直径小，衬板磨料磨损重。

钢球消耗。钢球消耗包括正常磨损和破碎、失圆、丢失。正常磨损跟矿石硬度、钢球材质、磨矿时间有关。破碎和失圆跟钢球材质、热处理质量有关。丢失跟衬板间隙、排矿口大小有关。

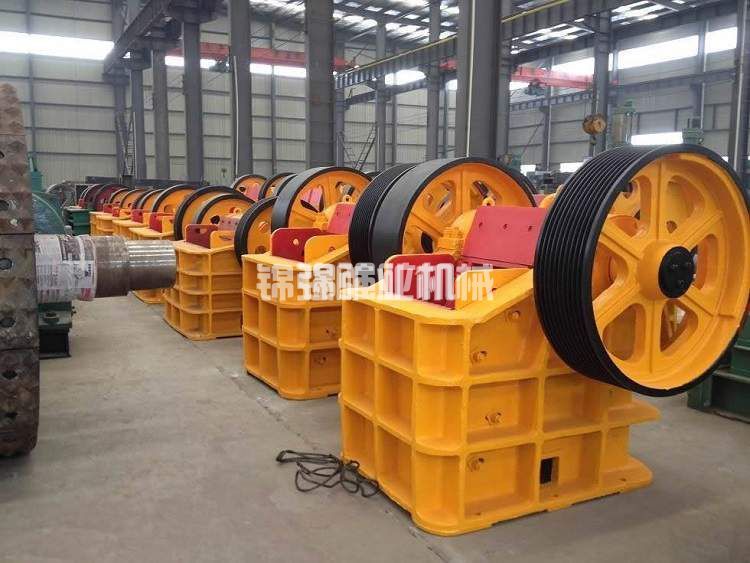

破碎机衬板消耗。颚破、圆锥破的衬板消耗占钢耗的一部分。圆锥破衬板磨损跟给矿粒度、排料口大小、矿石硬度有关。

渣浆泵过流件消耗。渣浆泵叶轮、泵壳、管道弯头，这些过流件消耗占钢耗的一部分。矿浆中固体颗粒大、流速高，过流件磨损快。

其他磨损件消耗。浮选机叶轮、定子，浓密机耙架，这些磨损件消耗占钢耗的一部分。

消耗构成清楚了，优化就有方向。铜矿加工衬板与介质消耗优化方案的重点，在球磨机衬板和钢球。

衬板选型：材质和型式都要对

衬板选型是降低钢耗的第一步。

衬板材质怎么选。衬板材质有高锰钢、高铬铸铁、中铬合金、橡胶衬板等。高锰钢韧性好，受冲击后表面硬化，耐磨性提高，适合冲击磨损重的粗磨。高铬铸铁硬度高，耐磨性好，适合磨料磨损重的细磨。中铬合金性价比高，适合中等磨损条件。橡胶衬板重量轻、噪音小、耐腐蚀，但耐温性差，适合细磨和腐蚀性矿浆。

衬板型式怎么选。衬板型式影响钢球运动状态。波浪形衬板提升钢球高，冲击作用强，适合粗磨。平滑形衬板提升钢球低，研磨作用强，适合细磨。阶梯形衬板介于两者之间。衬板型式选对了，磨矿效率高，衬板磨损慢。

衬板厚度怎么定。衬板厚度影响使用寿命和磨机有效容积。衬板厚了，使用寿命长，但磨机有效容积小。衬板薄了，有效容积大，但使用寿命短。衬板厚度要根据磨机规格和磨损条件来定。

衬板安装要规范。衬板安装螺栓要拧紧，衬板间隙要合适。螺栓松了，衬板松动，磨损快。间隙大了，矿浆进入衬板背面，磨损加快。

衬板选型对了，使用寿命能延长30%到50%。

钢球级配：大小比例要合理

钢球级配是降低钢耗的核心。

钢球直径要匹配。给矿粒度大，钢球直径要大，靠冲击破碎。给矿粒度小，钢球直径要小，靠研磨破碎。钢球直径过大，冲击作用强，但研磨作用不足，磨矿效率低，钢球消耗高。钢球直径过小，研磨作用强，但冲击作用不足，处理量不够。

钢球级配要合理。钢球不是一种直径，要按比例配几种直径。大球负责冲击破碎，小球负责研磨。级配合理，磨矿效率高，钢球磨损均匀。级配不合理，大球磨小、小球磨没，消耗高。

钢球充填率要控制。充填率过高，钢球之间碰撞多，电耗高，钢球磨损快。充填率过低，磨矿效率不够。充填率一般控制在40%到45%。定期检查充填率，及时补加钢球。

钢球补加要规律。钢球要定期补加，保持充填率稳定。补加不规律，充填率波动，磨矿效率波动，钢球消耗也波动。补加周期和补加量要根据磨矿条件和钢球消耗速率来定。

钢球材质要选对。钢球材质有高铬铸铁、低铬铸铁、锻造钢球等。高铬铸铁耐磨性好，但价格高。低铬铸铁价格低，但磨损快。锻造钢球韧性好，但耐磨性一般。矿石硬度大，选耐磨性好的高铬铸铁。矿石硬度小，低铬铸铁也能用。

钢球级配合理了，钢球消耗能降10%到20%。

磨矿制度：浓度、细度、返砂比都要控

磨矿制度影响衬板和钢球的磨损速度。

磨矿浓度要控制好。磨矿浓度过高，矿浆黏度大，钢球和矿石运动阻力大，衬板磨损快。磨矿浓度过低，处理量上不去，单位钢耗反而高。一段磨矿浓度控制在75%到80%，二段磨矿浓度控制在65%到70%。

磨矿细度目标要科学。磨矿细度目标定得太高，过磨严重，钢球和衬板消耗都增加。磨矿细度目标由选矿试验确定，达到解离粒度就行，不是越细越好。

返砂比要控制。返砂比过大，合格细粒返回再磨，钢球和衬板消耗增加。返砂比一般控制在200%到300%。超过350%，说明分级有问题，要查原因。

分级效率要提上去。分级效率低，合格细粒返砂再磨，钢球和衬板消耗都增加。螺旋分级机改成水力旋流器组，分级效率从55%提到80%，返砂比从350%降到250%，钢球和衬板消耗都能降。

磨矿台效要稳定。磨矿台效波动大，磨矿制度不稳定，钢球和衬板磨损不均匀。磨矿台效要稳定在合理区间。

磨矿制度优化好了，衬板和钢球消耗都能降。

衬板与钢球的匹配

衬板和钢球不是独立的，要匹配。

衬板型式匹配钢球级配。波浪形衬板提升钢球高，配大球，冲击作用强。平滑形衬板提升钢球低，配小球，研磨作用强。衬板型式和钢球级配不匹配，磨矿效率低，磨损快。

衬板材质匹配钢球材质。高铬铸铁衬板配高铬铸铁钢球，磨损速度匹配。高锰钢衬板配锻造钢球，韧性匹配。衬板材质和钢球材质不匹配，一个磨得快一个磨得慢，消耗都高。

衬板厚度匹配钢球直径。衬板厚，配大球。衬板薄，配小球。衬板厚度和钢球直径不匹配，衬板磨损快或者钢球磨损快。

衬板间隙匹配钢球直径。衬板间隙大了，小球可能卡进间隙，磨损加快或者丢失。衬板间隙要小于最小钢球直径。

衬板和钢球匹配好了，磨矿效率高，消耗低。

一个衬板与介质优化的实例

XX省某铜选厂，处理能力800吨每天，原矿为硫化铜矿，矿石硬度中等偏硬。改造前，球磨机衬板使用寿命只有6个月，吨矿钢球消耗0.9公斤，吨矿衬板消耗0.18公斤。

诊断发现几个问题。衬板材质是高锰钢，适合粗磨，但二段磨矿用高锰钢，磨料磨损重，使用寿命短。钢球级配不合理，大球比例过高，小球不足。钢球补加不规律，充填率波动大。磨矿浓度波动大，人工加水控制不稳。

改造措施分四步。第一步，衬板材质调整。一段磨矿继续用高锰钢，二段磨矿改用高铬铸铁。第二步，钢球级配调整。减小最大球径，增加小球比例，充填率控制在42%。第三步，钢球补加规律化。按磨矿台效和钢球消耗速率，确定补加周期和补加量。第四步，磨矿浓度自动控制。加装浓度计和自动加水阀，磨矿浓度稳定在78%左右。

改造后，球磨机衬板使用寿命延长到10个月，吨矿钢球消耗降到0.7公斤，吨矿衬板消耗降到0.13公斤。年节约钢球和衬板费约80万。

这个案例说明，铜矿加工衬板与介质消耗优化方案的核心，是衬板选型、钢球级配、磨矿制度三者匹配。衬板材质和型式选对了，钢球级配合理了，磨矿制度稳定了，消耗自然降下来。
