时产100吨沙铬矿选矿设备清单

核心结论速览

时产100吨沙铬矿选矿生产线是河床或海滨砂矿的大型配置，日处理原矿约2000吨，年处理原矿约60万吨，设备投资约580-750万元，总投入约850-1200万元。

沙铬矿已自然解离，不需要破碎和磨矿，直接筛分脱泥后进入重选流程，吨矿运营成本约15-22元。

核心设备配置为双层振动筛、水力旋流器组、螺旋溜槽组（120-150台）、摇床组（40-50台）、强磁选机（8-10台）、浓缩机、压滤机等。

选矿采用筛分脱泥、两段分级、螺旋溜槽粗选扫选、摇床精选、强磁选细粒回收、脱水六段式流程，回收率可达85%-90%。

一、沙铬矿选矿特点与时产100吨规模的定位

沙铬矿又称冲积砂铬矿或海滨砂铬矿，是原生铬铁矿床中的铬铁矿经过长期风化剥蚀后从母岩中脱落，被水流搬运到河床、海滨等地沉积形成的次生富集矿床。

沙铬矿选矿与岩矿型铬矿选矿完全不同。岩矿型铬矿需要破碎和磨矿才能将铬铁矿从脉石中解离出来，而沙铬矿在搬运过程中已经自然解离，铬铁矿颗粒已经是独立的单体。因此沙铬矿选矿不需要破碎机和球磨机，筛分脱泥后直接重选即可，这是沙铬矿选矿最大的成本优势。

时产100吨沙铬矿选矿线是大型砂矿项目的标准配置，适合储量丰富、矿体连续性好、开采年限超过10年的大型砂矿项目，日处理原矿约2000吨，年处理原矿约60万吨。

二、核心设备配置清单

时产100吨沙铬矿选矿线的标准设备配置如下：

设备名称	规格参数	数量	功率	功能定位
重型板式给料机	配套筛分给料	2台	约30kW/台	均匀给料
双层重型振动筛	3000×7200mm，筛孔2-20mm	2台	约30kW/台	筛分脱泥
水力旋流器组	FX-350×8	2组	配套泵75kW/组	分级脱泥
螺旋溜槽	Φ1200mm，4-5圈	150台	无动力	粗选与扫选
摇床	6-S型	50台	0.75kW/台	精选提品位
弱磁选机	场强0.1-0.2T	4台	约5.5kW/台	除强磁性矿物
立环高梯度磁选机	场强1.2-1.5T	8台	约45kW/台	细粒铬铁矿回收
浓缩机	NZ-15型	2台	约7.5kW/台	精矿浓缩
隔膜式压滤机	200㎡	4台	约18.5kW/台	精矿最终脱水
渣浆泵	配套管路	12-15台	合计约200kW	矿浆输送
皮带输送机	配套	6-8条	合计约40kW	物料输送
自动控制系统	PLC集中控制	1套	约10kW	过程控制
循环水系统	含回水池、泵组	1套	约100kW	水循环利用

总装机功率约700-900kW，需配置1000-1250kVA变压器。配套供水系统要求处理水量约1200-1800m³/h，循环水池容积不低于1500m³。

三、关键设备选型要点

筛分脱泥设备

时产100吨规模建议选用双层重型振动筛，筛面尺寸不小于3000×7200mm。上层筛孔10-20mm用于筛除卵石和粗杂质，下层筛孔2-5mm用于分离细泥。振动筛上方配置高压喷淋水管，水压0.2-0.4MPa，在筛分同时完成冲洗脱泥。筛分效率要求达到90%以上，确保细泥被有效去除。

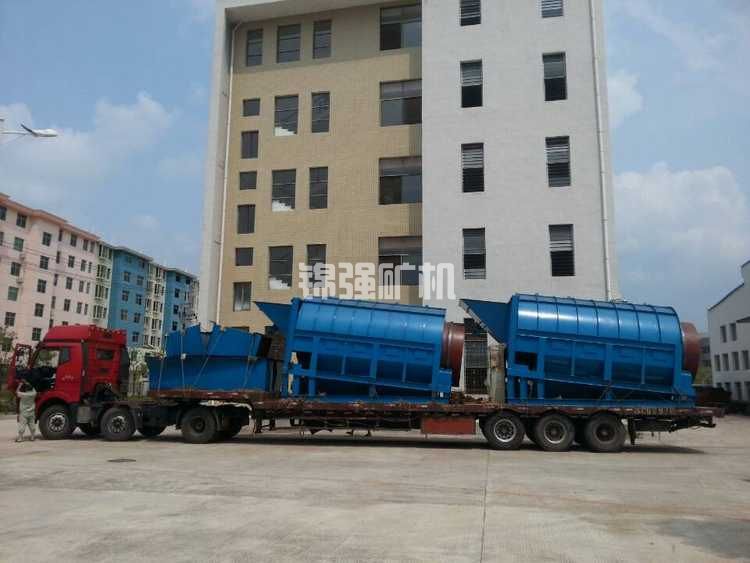

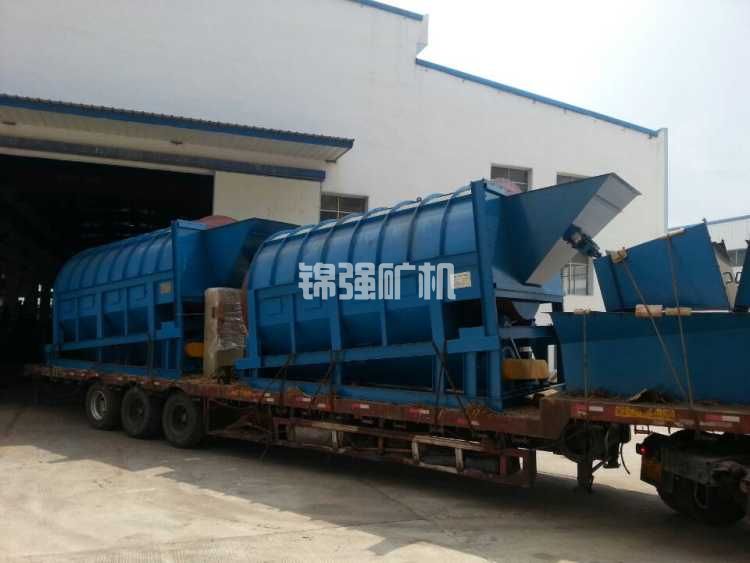

对于含泥量特别高的原料，可在振动筛之前增加一台圆筒洗矿机（Φ2000×8000mm）进行预洗，将黏土团块打散后再进入振动筛分级。

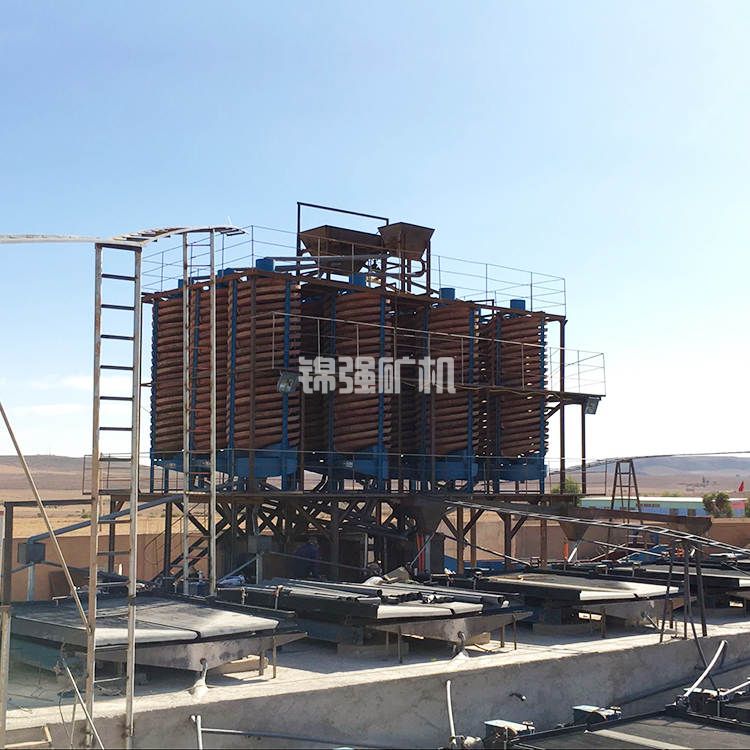

螺旋溜槽选型

螺旋溜槽是沙铬矿选矿的绝对主力，150台螺旋溜槽中约100台用于粗选、50台用于扫选。单台处理能力5-30t/h，给矿粒度0.03-2mm，给矿浓度20%-35%，富集比可达40-80倍。槽体材质建议选用玻璃钢+聚氨酯复合材料，耐腐蚀、耐磨损，使用寿命超过10年。粗选段可抛除65%-75%的尾矿，将品位从原矿的2%-5%提升至35%-40%，回收率约80%-85%。

摇床选型

50台摇床用于精选，对螺旋溜槽产出的粗精矿做最终品位提升。摇床采用分级给矿方式，+0.2mm粒级用粗砂床（冲程15-18mm，冲次280-320次/分），0.074-0.2mm粒级用细砂床（冲程10-12mm，冲次320-360次/分），分别产出精矿。摇床可将精矿品位从35%-40%提升至46%-48%以上。

磁选设备

强磁选段是时产100吨大型线与中小型线的关键区别。水力旋流器溢流（-0.074mm）中的细粒铬铁矿在重选中损失严重，可通过立环高梯度磁选机回收。8台磁选机并联运行，场强1.2-1.5T，可额外提升总回收率5-8个百分点。磁选精矿品位可达38%-42%，与摇床精矿合并作为最终产品。

脱水设备

精矿脱水采用两段配置。2台NZ-15浓缩机将矿浆浓度从20%-30%提升至50%-60%，4台200㎡隔膜式压滤机将含水率降至10%-12%。压滤机滤板材质建议选用增强聚丙烯，耐压1.0-1.2MPa。

四、工艺流程

时产100吨沙铬矿选矿线采用筛分脱泥、两段分级、螺旋溜槽粗选扫选、摇床精选、强磁选细粒回收、脱水六段式流程。

筛分脱泥

原矿经重型板式给料机均匀送入双层重型振动筛。上层筛孔10-20mm筛除卵石，下层筛孔2-5mm脱除细泥。筛上卵石作为废石排出，筛下矿浆进入水力旋流器组分级。

两段分级

筛下矿浆进入第一组水力旋流器（FX-350×8），分级粒度0.5mm。底流（0.5-5mm）进入粗粒重选系统，溢流（-0.5mm）进入第二组水力旋流器分级，分级粒度0.074mm。底流（0.074-0.5mm）进入细粒重选系统，溢流（-0.074mm）进入强磁选段。

螺旋溜槽粗选与扫选

0.5-5mm粗粒级分配至60台螺旋溜槽粗选，粗选尾矿进入30台螺旋溜槽扫选。0.074-0.5mm细粒级分配至40台螺旋溜槽粗选，尾矿进入20台螺旋溜槽扫选。粗选段抛除65%-75%尾矿，扫选段提升回收率5-8个百分点。

摇床精选

粗精矿进入50台摇床精选，精矿品位提升至46%-48%以上，中矿返回粗选或单独处理，尾矿进入强磁选段。

强磁选细粒回收

旋流器溢流和摇床尾矿合并进入强磁选段，先经弱磁选机除铁，再经立环高梯度磁选机回收细粒铬铁矿。

脱水

精矿矿浆经浓缩机浓缩后进入压滤机压滤，滤饼含水率10%-12%，装袋或装车销售。

五、与其他规模的对比

对比维度	时产20吨线	时产50吨线	时产100吨线
日处理量	400吨	1000吨	2000吨
年处理量	12万吨	30万吨	60万吨
设备投资	120-180万元	350-500万元	580-750万元
总投入	180-280万元	550-800万元	850-1200万元
螺旋溜槽数量	24-32台	80-100台	120-150台
摇床数量	6-8台	24-30台	40-50台
回收率	88%-90%	85%-90%	85%-90%
吨矿运营成本	20-30元	18-25元	15-22元

结论与建议

时产100吨沙铬矿选矿生产线的配置逻辑可概括为三条。不破碎不磨矿是核心优势，利用沙铬矿的自然解离特性，省去全部碎磨环节。重选加磁选实现全粒级覆盖，螺旋溜槽加摇床完成主体分选，强磁选回收细粒损失，总回收率可达85%-90%。大型化配置带来更低吨矿成本，时产100吨线的吨矿运营成本比时产20吨线低25%-35%。

对于计划新建时产100吨沙铬矿选矿线的客户，建议做好三件事。取代表性矿样做详细的选矿试验，确定最佳分选粒度和设备参数，大投资容不得工艺路线出错。根据原矿粒度分布合理配置螺旋溜槽和摇床的比例，分级效率直接影响回收率。统筹考虑供水、供电和尾矿处理等配套工程，大型砂矿选厂的配套投资通常占总投资的三分之一以上。
