500吨/小时铬矿选矿厂设计

核心结论速览

500吨/小时（日产10000吨）是铬矿选矿的世界级规模，年处理原矿约300万吨，设备投资8000-12000万元，总投入1.5-2.5亿元，属于国家级战略性资源开发项目。

这一规模在全球范围内屈指可数，技术方案采用多线并联、模块化设计，每条生产线设计为100吨/小时或150吨/小时。

吨矿运营成本约8-12元，年产精矿约14-18万吨，年产值约5-7亿元，静态回收期约3-5年。

500吨/小时规模的核心挑战不在于设备选型，而在于原矿供应的长期保障、尾矿库的大规模建设以及环保与生态恢复的系统性投入。

一、500吨/小时的规模定位与适用条件

500吨/小时处理能力代表了铬矿选矿厂的世界级规模，时产500吨对应日产10000吨，按年运行300天计算，年处理原矿约300万吨。这一规模全球范围内仅有南非、哈萨克斯坦、土耳其等铬矿资源大国的极少数特大型矿山能够实现。

这类项目必须具备几个核心条件：原矿储量需在1亿吨以上，以确保30年以上的服务年限；矿体必须厚大连续，适合高效大规模开采；原矿品位需稳定在3%-4%之间，过低则经济性不足，过高则资源稀缺不现实；产品必须有稳定的长期销售渠道，通常与大型铬铁合金企业签订长期供货协议；项目必须获得国家级审批和政策支持，包括采矿权、环评、能评、土地等全套审批手续。

500吨/小时的规模效应可以将吨矿运营成本压至8-12元，处于全球铬矿选矿的最低成本区间。但项目总投入高达1.5-2.5亿元，建设周期长达3-5年，投资回收期约3-5年，属于长周期、大投入、高回报的战略性项目。

二、总体设计思路与规模拆分

500吨/小时是全球铬矿选矿设备大型化的技术极限，单套设备无法直接达到这一处理能力，必须采用多线并联设计。

推荐方案为五条100吨/小时生产线并联运行，每条线相对独立，可根据原矿供应情况和设备检修需求灵活启停。五条线并联的单线故障不会导致全厂停产，维修和备件管理更为便利，各线之间还可相互调配矿浆和水量以保持系统平衡。

另一种方案为四条125吨/小时线，设备规格略大但数量减少，对大型设备的制造能力要求更高。综合设备采购难度、施工复杂度和运行灵活性，五条100吨/小时线是更稳妥的选择。

多线并联设计对物料分配系统的要求极高。原矿仓需设计为两个独立仓，每个仓通过两条给料通道分别向2-3条生产线供料。矿浆分配系统需配置大型矿浆分配箱，利用溢流堰实现均匀分配，确保各条线给矿浓度和流量的一致性。配电系统采用分段母线供电，每条生产线独立配电，互不干扰。

三、典型厂房布局方案

总占地面积约80-120亩，厂房建筑面积约5-8万平方米。生产线按一字形顺流布置，从原矿仓到成品仓沿2%-3%的自然坡度依次展开，充分利用地形高差实现矿浆自流。

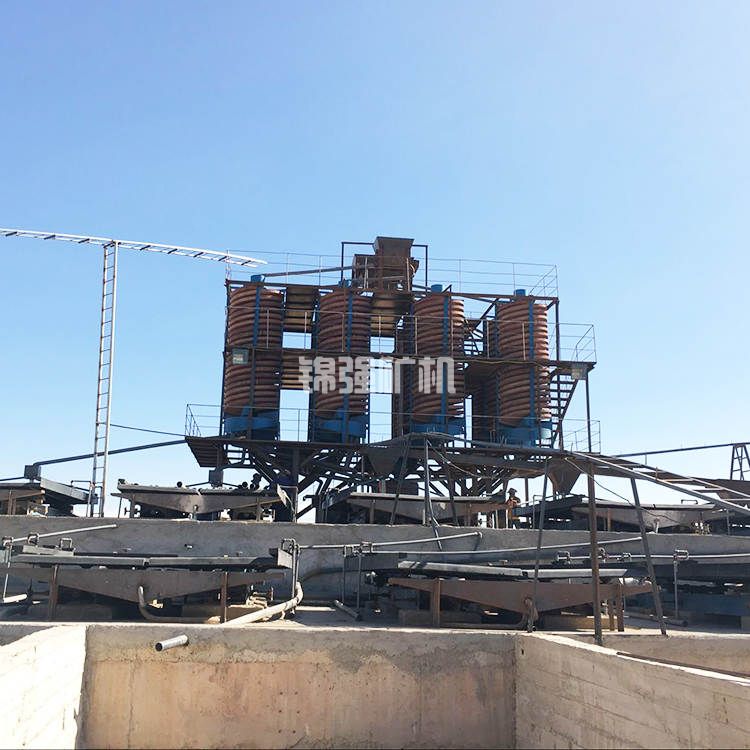

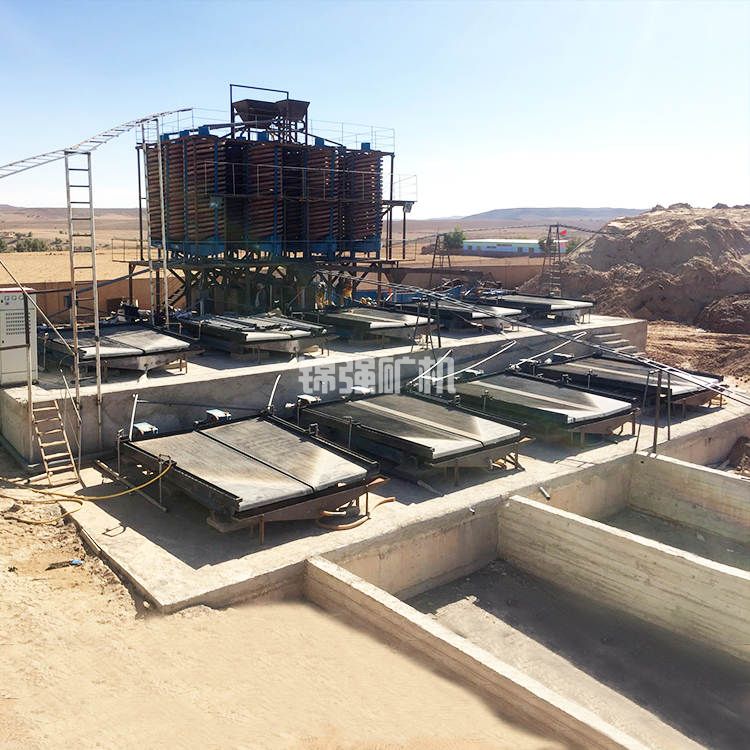

原矿堆场及受料仓设置在最上游，面积约10000-15000㎡，配置移动式卸料车和推土机辅助作业。洗矿车间紧邻原矿仓，面积约8000-10000㎡，布置五条洗矿线，配置Φ3000×12000mm圆筒洗矿机及配套振动筛。重选车间是最大的厂房，面积约15000-20000㎡，布置螺旋溜槽和摇床。磁选车间面积约8000-10000㎡，布置立环高梯度磁选机。浓缩与脱水车间面积约6000-8000㎡，布置浓缩机和压滤机。精矿成品仓面积约3000-4000㎡，配置自动包装系统和地磅。尾矿压滤车间面积约8000-10000㎡，布置带式过滤机。循环水池及泵房面积约3000-4000㎡，配置冷却塔和回水泵。变配电室、中控室、机修车间、化验室、办公楼等配套设施面积约5000-8000㎡。

四、核心设备配置清单（五条100吨/小时线）

五、关键配套工程设计

供电系统

总装机功率约18000-25000kW，需配置20000-30000kVA变电站。建议采用110kV或35kV双回路供电，一路主供、一路热备，确保选厂连续生产。变电站内配置两台主变压器，单台容量满足全厂负荷的70%以上。低压配电系统采用分段母线，五条生产线各占一段母线，关键公用负荷（循环水泵、DCS系统）设独立母线段，由两路电源切换供电。

供水系统

日耗水量约50000-70000吨，需配置取水、净水、循环水三个子系统。取水系统从附近河流或地下水取水，日取水能力不低于80000吨。净水系统将原水处理至工业用水标准，配置混凝、沉淀、过滤等设施。循环水系统将浓缩机溢流和压滤机滤液全部回收利用，需配置冷却塔、回水池和回水泵，循环水利用率要求达到92%以上。

尾矿处置系统

日排尾矿约9500吨（干重），年排尾矿约285万吨。尾矿库按30年服务年限设计，总库容约8550万立方米，初期坝高不低于50米，最终坝高可达100-120米。尾矿输送管道需配置双线，单线故障时另一线可承担全部输送量，管道材质为耐磨合金钢，内衬陶瓷或超高分子量聚乙烯。为减少尾矿库压力，强烈推荐采用尾矿干堆技术，将尾矿含水率降至15%-18%后干堆，回水利用率可达90%以上。

六、建设周期与投资回收分析

500吨/小时选矿厂的建设周期通常需要5-8年，分为四个阶段。前期工作（立项、可研、环评、能评、土地审批）约12-18个月，是国内项目耗时最长的环节。工程设计约6-10个月，土建施工约18-24个月。设备安装与调试约12-18个月，其中超大型设备的制造周期就需要6-12个月。联合试运转和达产达标约3-6个月。

投资回收方面，以原矿Cr₂O₃品位3.5%、回收率86%为测算基准，年产铬精矿约157500吨。年产值约60000-70000万元，年运营成本约2400-3600万元（含采矿成本、选矿成本、管理成本、运输成本），年毛利约56000-66000万元。总投入约1.5-2.5亿元，静态回收期约3-5年。考虑到项目规模巨大、建设周期长，动态回收期（含资金成本）约为5-8年。

七、结论与建议

500吨/小时铬矿选矿厂的设计核心可概括为三条。多线并联是技术实现的唯一路径，五条100吨/小时线并联运行是当前最成熟可靠的设计模式。系统化配套是项目成败的关键，供电、供水、尾矿库的配套工程投资通常超过选矿设备本身。超长周期需要超长规划，从立项到投产长达5-8年，需要企业具备极强的资金实力和战略耐心。

对于有实力规划500吨/小时铬矿选矿厂的客户，建议做好五件事。委托权威机构进行可行性研究和工艺矿物学评估，准确界定资源储量和矿石性质，避免投资决策失误。提前启动超大型设备的技术调研和供应商筛选，全球范围内具备大型铬矿选矿设备制造能力的厂家有限。高度重视环评和土地审批，这是国内超大型矿山项目耗时最长、风险最大的环节，需聘请专业团队全过程跟进。评估项目融资方案，总投入超过1.5亿元，单靠自有资金难以支撑，需设计合理的融资结构。锁定下游销售渠道，日精矿产量超过500吨，必须与大型铬铁厂签订长期供货协议，确保产品有稳定出路。

如需详细技术方案和设备清单，请联系我们，我们将依据您的矿石数据提供定制化的选矿工艺设计。
