先说三个重点
锆钛砂矿富集系统的核心逻辑是“先富集、后分离”，利用重选设备把重矿物与轻矿物分开，再用磁电设备把锆英石和金红石彼此分开
整套系统采用“螺旋溜槽粗选+摇床精选+磁电联合终端分离”的经典三段式结构，对海滨砂矿适应性极强
系统设计要兼顾处理能力和回收率，粗选段追求抛尾率，精选段追求富集比，两段指标要配合着看
你站在海滨砂矿的矿砂堆旁边，抓起一把砂子——手感沉重，颜色发深，黑色和红褐色的颗粒清晰可见。这就是锆钛砂矿的典型外观。比重4.2以上的重矿物占比能达到5-15%，比内陆大多数金属矿的品位都高得多。
这么好的“底子”，锆钛砂矿富集系统要做的事情很简单也很关键——把这些重矿物最大限度地收集起来，同时把锆英石和金红石两种目标矿物从重矿物群中单独拎出来。
别以为容易。重矿物群里有七八种矿物，比重都在4.0以上，相互之间的比重差小得可怜。选别方案的每一步调整，都可能影响最终精矿的品位和回收率。
一套成熟的锆钛砂矿富集系统，按照“先粗后精、先水后干”的原则，分成三大作业段。
第一段：重选粗选——甩掉包袱
这一段的目标很直白——把占原矿85-90%的轻矿物（石英、长石、云母等）甩出去。用的主力设备是螺旋溜槽。

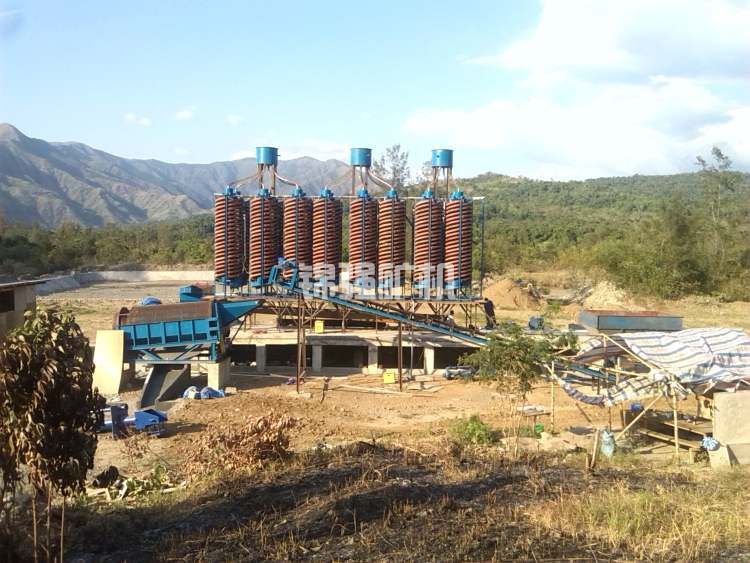

螺旋溜槽处理海滨砂矿的优势太明显了：没有动力消耗，处理量大，对给矿粒度和浓度要求不苛刻。一台Φ1200mm的螺旋溜槽处理量能做到30-50吨/小时，一组10台并联布置，小时处理量就是300-500吨。
锆钛砂矿在螺旋溜槽上的分带特征非常明显。重矿物迅速向内圈集中，形成一条宽度10-15厘米的黑色矿带；轻矿物向外圈分散，随水流排出。粗选段的抛尾率通常能做到70-80%，重矿物富集比从原矿的5-15%提升到40-60%。
操作上有个细节：螺旋溜槽的给矿浓度控制在25-30%之间效果最好。浓度低了，重矿物沉降速度不够，部分细粒锆英石被水流带走；浓度高了，矿浆粘度大，分层效果差。现场通常用浓度壶每两小时测一次给矿浓度，及时调整补加水量。
粗选段一般配置两段作业：一段粗选产出重矿物精矿和轻矿物尾矿，轻矿物尾矿再进二段扫选回收损失的重矿物。两段配合下来，重矿物的粗选回收率能做到90-95%。
第二段：摇床精选——精细分带
螺旋溜槽出来的重矿物精矿品位在40-60%之间，锆英石和金红石的含量占重矿物总量的30-50%。剩下的重矿物主要是钛铁矿、磁铁矿、独居石、石榴石等。这些矿物比重差异小，螺旋溜槽已经分不开它们了，得换摇床。
摇床的有效分选粒度下限比螺旋溜槽低得多，能处理到0.04mm的细粒级。这对于海滨砂矿中广泛存在的细粒锆英石和金红石来说，是一个关键优势。
在摇床床面上，不同重矿物按照比重从大到小横向排列。比重最大的锆英石（4.6）和独居石（5.0）集中在床面最内侧的狭窄矿带，金红石（4.2）和钛铁矿（4.5）分布在中带，轻矿物在最外侧。通过调节冲洗水和床面倾角，可以把锆英石和独居石的混合矿带单独截取出来，实现重矿物群内部的初步分离。
摇床段的精矿产率（相对于粗精矿）大约在20-30%，产出的重矿物精矿品位能达到80-90%（重矿物含量），其中锆英石+金红石的合计品位能达到50-60%。
这段作业对操作工的依赖度较高。有经验的操作工能从床面上的矿带颜色和宽度判断出当班给矿的品位变化，及时微调冲程冲次。在海南省某选厂，同样的设备配置，老师傅带班和新人带班的摇床精矿品位能差5-8个百分点，这个差距体现在终端产品上就是每年几十万的收益差别。
第三段：磁电联合分离——把锆钛彻底分开
摇床精矿实际上是一个“重矿物浓缩物”，里面包含四五种矿物。要想得到合格的锆英石精矿和金红石精矿，必须上磁选和电选。
磁选段的任务是剔除磁性矿物。弱磁选（场强0.2-0.35T）先上，把磁铁矿这类强磁性矿物干净地吸出来。然后是强磁选（场强1.0-1.3T），把钛铁矿和独居石这类弱磁性矿物分离掉。磁选做得好，精矿中的Fe₂O₃含量能降到0.2%以下，这对后端的电选和最终产品质量都很关键。
电选段是最后一关。高压电选机利用锆英石和金红石导电性的差异，把两者彻底分开。金红石属于导体矿物，在高压电极上被吸附后脱落进入导体产品槽；锆英石不导电，随滚筒转动进入非导体产品槽。
电选通常配置两段作业。第一段粗选分出大部分金红石，第二段扫选从尾矿中进一步回收锆英石。两段控制得当，锆英石精矿品位能到65-66.5% ZrO₂，金红石精矿品位能到90-93% TiO₂，两者回收率分别在85-90%和80-85%区间。
一套处理原矿200吨/小时的锆钛砂矿富集系统，主要设备配置如下：
粗选段：Φ1200mm玻璃钢螺旋溜槽40-50台，分两组并联布置。无动力消耗，槽面采用聚氨酯耐磨涂层，使用寿命约3-5年。配置给矿分配器和浓度调节装置。
精选段：大型细砂摇床15-20台。变频调速传动头，冲程8-18mm可调，冲次240-360次/分钟。床面材料选用环氧树脂加耐磨涂层。总装机功率约100-130kW。
磁选段：永磁筒式弱磁选机4-6台（场强0.3T），电磁立环强磁选机2-4台（背景场强1.2-1.4T）。总功率约80-120kW。立环强磁选机的磁介质要选用导磁不锈钢棒，定期清洗防止堵塞。
电选段：高压辊式电选机4-6台，电压15-22kV可调，滚筒转速120-160转/分钟。配高压直流电源和电极调节机构。总功率约40-60kW。
辅助系统：矿浆缓冲分配箱、渣浆泵及管道、浓缩机（用于磁电前脱水）、转筒干燥机（含水率降到1%以下）、精矿仓和尾矿输送带等。
整线装机总功率约220-310kW，实际运行功率约180-250kW。
同是做“富集”，但锆钛砂矿富集系统和锆中矿富集系统有明显区别。
最直观的区别是入料品位。海滨锆钛砂矿原矿的重矿物含量在5-15%，远高于锆中矿（中矿一般已经过了一道选别，重矿物含量在20-40%，但组成更复杂）。所以粗选段的抛尾压力锆钛砂矿更大，螺旋溜槽的配置数量更多。
第二个区别是矿物组成。锆钛砂矿中钛铁矿和磁铁矿的比例通常较高，磁选段的负荷比中矿处理时要重。磁选机台数和强磁选的场强要求都要相应提高。
第三个区别是终产品不同。锆中矿富集后的目标往往是单一的锆英石精矿，金红石作为副产品。锆钛砂矿富集系统则是“锆钛并重”，对金红石的回收要求同样高，电选段的配置需要更精细。
海滨锆钛砂矿的资源禀赋决定了这套系统的经济效益通常不错。以原矿重矿物含量8%、锆英石占重矿物比例20%、金红石占比12%的典型矿样来算，年产65%品位的锆英石精矿约2.5万吨，金红石精矿约1.2万吨。年产值约4-4.5亿元。
系统设备投资约500-800万元（按200t/h处理量算），选矿综合运营成本约12-18元/吨原矿。设备投资回收期通常在6-10个月。
不过要注意，海滨砂矿的品位和矿物组成沿矿带分布不均匀，采掘过程中要做好配矿管理。前些年某越南矿区因为采掘段面推进太快，进入粗选段的矿石重矿物含量突然从9%掉到了4%，粗选螺旋溜槽的矿带半天之内就变稀了，产量腰斩。后来调整了采掘计划，实行贫富搭配开采，系统才恢复稳定。
如果你的矿是典型的海滨锆钛砂矿——重矿物含量5%以上、颗粒已充分解离、含泥量低于5%、不含大量粘土矿物——那这套三段式锆钛砂矿富集系统就是为你量身定做的。
如果你的矿是内陆河流冲积砂矿或者风化残积矿，含泥量偏高，那前端需要增加洗矿和脱泥装置，原理不变但设备配置有调整。
把你的矿样寄过来做工艺矿物学分析和选矿试验。重点看三组数据：原矿重矿物含量及组成、锆英石和金红石的嵌布粒度分布、含泥量及粘土矿物类型。有了这些，才能确定螺旋溜槽的选型规格、摇床的床面种类、磁选和电选的场强参数。24小时内给初步方案和配置框算，数据到位后一周内出整套系统设计图。
