硬岩铬铁矿破碎与磨矿闭路工艺实践

先说三个重点

硬岩铬铁矿破碎磨矿的能耗占全厂百分之五十到七十，闭路工艺的核心目标是把多碎少磨落到实处，每降低一毫米入磨粒度，磨机处理量就能提升几个百分点
高压辊磨机正在改变传统三段破碎的面貌，选择性解离和微裂纹生成让后续磨矿能耗下降两到三成
闭路磨矿的关键是分级效率，分级效率上不去，磨机一半的能量都在磨已经合格了的粒级

走进硬岩铬铁矿的破碎车间，颚破的声音震耳欲聋，圆锥破的排矿口调了一次又一次，振动筛筛面上堆满了粗细不均的物料。这套三段开路破碎加单段球磨的配置，在国内不少选厂还在用。但问题很明显：破碎产品粒度P80动辄超过二十毫米，球磨机吃不消，过磨和欠磨同时存在，铬回收率上不去。

硬岩铬铁矿的莫氏硬度五到七点五，性脆、密度大、容易过粉碎。如果破碎磨矿闭路工艺没设计好，后续重选磁选的指标怎么调都白搭。

闭路工艺为什么是硬岩铬铁矿的必选项

硬岩铬铁矿的特点是：硬度高，普氏硬度系数八到十二，破碎设备磨损大；性脆，传统破碎方式下负五毫米细粉产率容易超过百分之三十；密度大，四到四点八克每立方厘米，沉降快但对分级设备磨损严重。

传统开路破碎加单段磨矿的典型问题是：粗颗粒还没解离就进了分选，尾矿里铬流失；细泥过粉碎，干扰重选设备的分层效果；磨机循环负荷失衡，电能浪费在已经合格的粒级上。

闭路工艺解决的就是这个问题。通过筛分或分级设备把破碎产物中不合格的粗粒级返回上游再次处理，形成闭环。粒度上限被卡住了，过磨率降下来了，解离度提上去了。

津巴布韦大岩墙铬铁矿的实践很有代表性。该矿铬铁矿含量百分之四十到六十，Cr2O3品位百分之三十五到四十五，嵌布粒度从粗粒二到五毫米到细粒零点一到零点五毫米都有。他们采用三段破碎加闭路磨矿，破碎产品控制在负十毫米，磨矿细度负二百目占百分之六十五到七十五，既保证了矿物充分解离，又避免了过粉碎。

破碎段闭路改造：从开路到闭路的关键一跃

大多数硬岩铬铁矿选厂的传统配置是颚破加圆锥破加振动筛三段开路破碎。但开路运行的问题不少：筛分效率低，只有百分之六十到七十，合格粒级跟着粗粒往下走；圆锥破排矿口调节不当，针片状颗粒比例高；破碎产品P80大于十五毫米，磨机负担过重。

闭路改造性价比最高的做法是把细碎和筛分构成闭路。粗碎用颚破，排矿口调至一百五十到二百毫米；中碎用标准圆锥，排矿口三十到四十毫米；细碎用短头圆锥配合双层振动筛，筛孔八毫米和十二毫米。筛上物大于十二毫米返回细碎机，筛中物八到十二毫米可直接进入磨矿，筛下物小于八毫米作为最终破碎产品。

这套方案实施后，破碎产品P80能降到八到十毫米。南非某铬矿采用后，磨机给料粒度降低了百分之四十，球磨机处理量提升了百分之十八到二十二。

料仓设计也有讲究。津巴布韦铬铁矿常伴生硬岩如蛇纹岩，料仓倾角要大于六十度并内衬耐磨钢板，防止矿石堆积堵塞。这是实践经验，不少选厂料仓角度不够，矿石在仓内结拱，给料断断续续，破碎机经常空转或闷车。

高压辊磨机正在改变游戏规则

近几年高压辊磨机在硬岩铬铁矿中的应用越来越广。它的核心原理是料层粉碎，两个相向旋转的辊子施加三到五牛顿每平方毫米的线压力，物料在密闭的辊间缝隙中形成料层，颗粒之间相互挤压破碎。

跟传统圆锥破碎机比，高压辊磨有三个优势。一是选择性解离好，铬铁矿与脉石硬度不同，受挤压时沿结合面优先开裂，而不是整颗矿物被砸碎。二是产品中微裂纹多，矿石可磨性显著改善，邦德功指数能从传统的十四到十六千瓦时每吨降到十到十二千瓦时每吨。三是过粉碎可控，闭路循环保证了粒度上限。

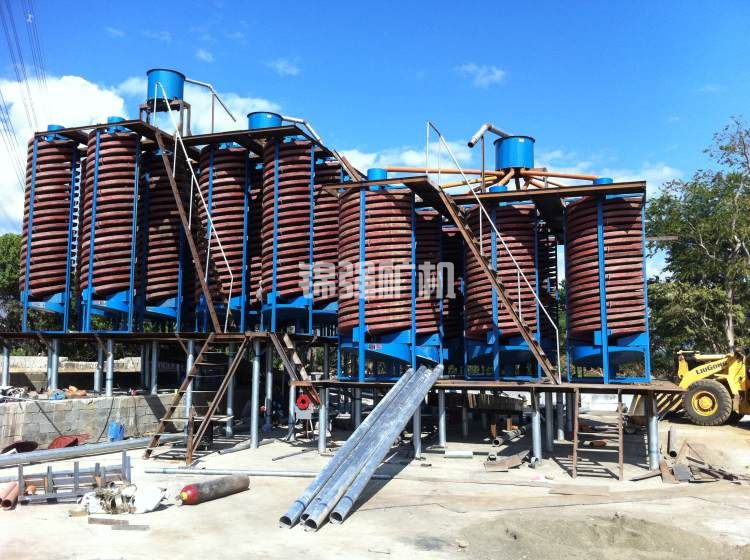

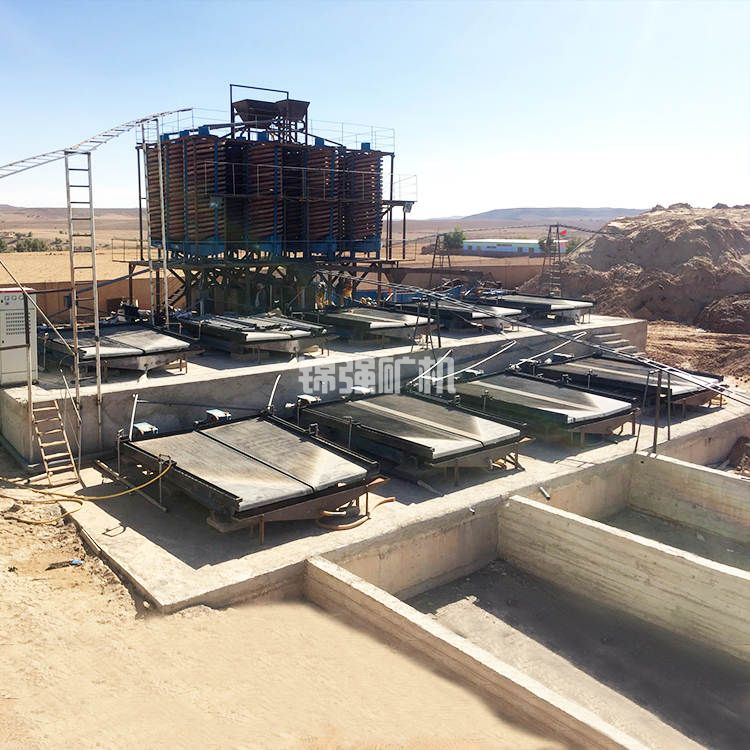

南非某铬铁矿原矿Cr2O3品位百分之四十点三七，嵌布粒度较粗，采用高压辊磨闭路循环至负二毫米后直接用螺旋溜槽重选，尾矿经摇床分选，分别得到Cr2O3品位百分之五十点六四、回收率百分之五十点六九和品位百分之四十八点三六、回收率百分之十七点九零两种精矿，指标相当可观。

津巴布韦大岩墙铬矿的配置是：颚破粗碎至负二百五十毫米，圆锥中碎至负五十毫米，高压辊磨细碎至负十毫米，然后进入闭路磨矿。

高压辊磨的选型有几个要点。辊面耐磨性是关键，铬铁矿硬度高，推荐柱钉式硬质合金辊面碳化钨柱钉，使用寿命可达八千到一万二千小时，堆焊辊面只能撑三千到五千小时。给料含水率控制在百分之三到八，低了扬尘大，高了粘辊面。闭路筛分推荐弛张筛，筛分效率百分之八十五到九十二，不堵孔，适合粘湿物料。

一组有参考价值的指标：采用高压辊磨闭路工艺后，破碎产品P80从传统工艺的十二毫米降至三点二毫米，磨机单位电耗从二十八点六度每吨降至二十一点三度每吨，降幅百分之二十五点五。

磨矿闭路的两条路线和参数控制

磨矿段的闭路工艺配置主要有两条路线。

路线A是球磨机加水力旋流器闭路。适合处理量大于五十吨每小时的场景，对粒度要求中等。优势是占地小、投资低，缺点是分级效率偏低，容易跑粗。

路线B是球磨机加高频细筛闭路。适合要求严格控制过粉碎的场景。分级精度高，铬铁矿单体解离更充分，缺点是筛网更换频繁，维护成本高。

对于典型硬岩铬铁矿，建议两段磨矿：一段用旋流器闭路粗磨，二段用高频细筛闭路精磨。

几个关键操作参数。螺旋分级机返砂比控制在百分之六十到七十，可以避免过磨导致泥化。高频细筛筛孔零点三到零点五毫米，提前分离合格粒级，减少球磨负荷。一段磨矿浓度百分之七十八到八十二，二段磨矿浓度百分之七十二到七十六。

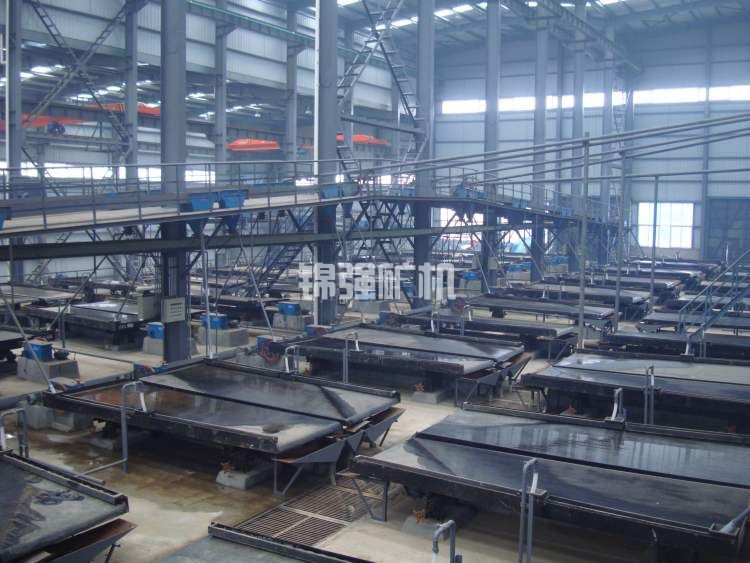

磨矿细度控制在负二百目占百分之六十五到七十五是典型范围。这个细度对应粒度约零点零七四毫米，是重选设备的最佳响应区间。磨到负二百目占百分之九十，大量铬铁矿颗粒碎到零点零五毫米以下，摇床和螺旋溜槽对细粒级的回收效率会明显下降。

一组改造案例的数据对比

哈萨克斯坦某铬矿公司处理硬岩铬铁矿，原矿Cr2O3百分之十八到二十二，原有工艺为三段开路破碎加一段开路磨矿。改造为闭路工艺后效果明显：破碎产品P80从二十二毫米降至九毫米，降幅百分之五十九；磨机处理量从四十二吨每小时提升至五十八吨每小时，提升百分之三十八；球耗从每吨零点八五公斤降至每吨零点六二公斤，降低百分之二十七；电耗从三十二度每吨降至二十六点五度每吨，降低百分之十七；铬精矿回收率从百分之七十一提升至百分之七十九点五，提升八点五个百分点。

投资改造费用约六百二十万元，按年产三十万吨精矿计算，八个月收回成本。

另一组数据验证了防过磨措施的协同效果。采用高压辊磨工艺替代传统三段破碎加球磨，负五毫米含量从约百分之四十提升到百分之八十五到九十，负二百目细泥产率从百分之十五到二十降至百分之五到八，能耗每吨下降约百分之三十五，铬回收率提升五到九个百分点，精矿Cr2O3品位提升五到八个百分点。

现场常见问题的排查思路

旋流器底流中细粒级负二百目含量超过百分之二十，说明分级效率低，容易造成过磨。解决办法是增大给料压力从八十千帕提到一百二十千帕，换小直径底流嘴，降低给料密度至百分之六十二到六十五。

高频细筛筛网寿命只有几天，铬铁矿对筛网磨损确实严重。可以换聚氨酯筛网，寿命比不锈钢长三到五倍；给矿前先经弱磁选除铁，防止铁屑损坏筛网；控制给料量，避免物料堆积超过筛面厚度上限八毫米。

圆锥破闷车不一定是闭路工艺的问题，但闭路确实会增加细碎的循环负荷。检查排矿口是否过小，铬铁矿闭路建议十到十四毫米；安装除铁器防止过铁损坏破碎腔；给料保持均匀，配置缓冲仓和给料机。

判断是否需要优化升级

评估自身选厂现状，符合以下任意三项就应考虑闭路工艺优化：破碎产品中大于十五毫米的粒级占比超过百分之三十；球磨机排矿中合格粒级负零点零七四毫米含量低于百分之五十；铬精矿品位波动超过正负三个百分点；尾矿中零点一毫米以上粒级含铬量超过百分之一点五；单位电耗超过三十度每吨矿；旋流器溢流中有明显粗颗粒，肉眼可见闪光点。

闭路工艺优化没有放之四海而皆准的参数。最好的方案基于矿石工艺矿物学研究、邦德功指数测定和现场流程考察。建议先取五到十吨矿样做实验室闭路试验验证参数。

说在最后

硬岩铬铁矿破碎与磨矿闭路工艺实践的核心逻辑是：破碎段尽量放粗粒度、靠闭路卡住上限、给磨矿创造好条件；磨矿段分段解离、精准控制细度、避免过磨。高压辊磨机与高频细筛的组合正在成为新趋势，但传统颚破加圆锥加振动筛闭路经过优化同样能解决问题。关键是把矿石的嵌布特性和硬度搞清楚，再根据实际情况选设备、定参数、调操作。

如果您的选厂出现过磨严重、回收率不达标或电耗过高的问题，可以梳理一份流程考查数据，从入磨粒度和分级效率两个方向排查原因，往往能找到突破口。需要专业诊断支持可以联系我们。
