洗砂厂加装选金设备改造全记录：不动生产线也能上马

洗砂厂的生产线通常是连续运行的，停机一天就意味着几千甚至几万元的产值损失。很多洗砂厂明知砂里含金，却迟迟不敢动，怕的就是改造影响产量。本文记录了一次真实的洗砂厂选金改造全过程，整个施工期间主线生产从未中断，加装选金设备仅用了4天。从方案设计到设备投用，每一步都讲清楚，供有类似需求的洗砂厂参考。

一、改造前的现场条件与原砂数据

该洗砂厂位于广西，原料为河卵石破碎后的机制砂，日产洗砂600吨（时产60吨，工作10小时）。洗砂线配置为：振动给料机→颚式破碎机→圆锥破碎机→制砂机→圆振动筛→螺旋洗砂机→成品砂输送带。螺旋洗砂机出料口直接通向成品砂堆，中间没有任何旁路。

客户在成品砂中用淘金盘发现了可见金粒，取样送检后原砂金品位0.23g/t。筛析数据显示：+0.2mm粗粒金占金总量的58%，0.1-0.2mm占28%，-0.1mm细粒金占14%。含泥量6.5%。判断为以粗中粒金为主、细粒金有一定比例。客户要求在不影响洗砂主线的前提下加装选金设备，综合回收率目标85%以上，投资预算25万元以内。

二、方案设计：跳汰机粗选加摇床精选

根据筛析数据，粗中粒金占比86%，跳汰机是最合适的粗选设备。细粒金占14%，虽然比例不高，但为了达到85%以上的综合回收率，需要在跳汰机后增加细粒回收环节。考虑到投资预算和场地限制，最终确定的方案为：跳汰机粗选加摇床精选。

设备配置清单：2.4平方米锯齿波跳汰机一台（处理量30-50吨/小时，功率7.5kW，投资9.5万元）；2×4.5米摇床一台（处理量1.5-3吨/小时，功率1.5kW，投资3.2万元）；水力旋流器一台（直径250mm，投资1.2万元）；缓冲搅拌桶一个（2立方米，投资0.6万元）；渣浆泵两台（一台给跳汰机，一台给旋流器，投资1.6万元）；管道、阀门、电控柜等辅件（约1万元）。总投资17.1万元，在预算范围内。

关键设计要点：跳汰机直接接在螺旋洗砂机出料口下方，利用高差自流给料，不需要额外泵送。跳汰机尾矿通过管道排入原有尾水系统。跳汰机精矿自流进入缓冲搅拌桶，用渣浆泵送至摇床给料箱。摇床精矿为最终产品，摇床中矿返回跳汰机再选，摇床尾矿并入尾水系统。整个选金流程完全独立于洗砂主线，洗砂机出料只需分出一部分进入跳汰机给料箱即可。

三、基础施工与管道预制：主线不停产

基础施工是改造中唯一需要动土建的部分。跳汰机需要独立混凝土基础，尺寸2.5米×2米，深0.4米。摇床基础2.2米×1.8米，深0.3米。缓冲搅拌桶基础1.2米×1.2米。基础施工安排在周末两天进行，使用快干混凝土，养护24小时后即可安装设备。施工期间洗砂线正常生产，只需在跳汰机安装位置周围设置围挡，防止混凝土溅射。

管道预制与基础施工同步进行。在洗砂机出料口下方加装一个三通和阀门，分出旁路管道通向跳汰机给料箱。旁路管径4寸，内衬耐磨橡胶，安装取样口。跳汰机尾矿管直接接入原有尾水沟，跳汰机精矿管接入缓冲搅拌桶。搅拌桶到摇床的输送管道为2寸，长度约8米。所有管道阀门在设备到场前完成预制，设备就位后直接对接。

电力改造同步进行。从原有配电柜引出两路电源，一路给跳汰机（7.5kW），一路给搅拌桶和渣浆泵（共约6kW）。摇床功率小，与跳汰机共用一路。在跳汰机旁安装现场控制箱，实现就地启停。总用电负荷增加约15kW，原有变压器容量足够，不需要增容。

四、设备安装与管线对接

设备基础养护完成后，开始安装。第一天上午吊装跳汰机，调整水平后紧固地脚螺栓。下午安装搅拌桶和渣浆泵，连接管道。第二天上午安装摇床，调整床面水平和坡度。下午完成所有管道对接和电路接线。整个设备安装过程用时2天，期间洗砂线正常生产，只有管道对接时需要短暂停料，每次不超过20分钟。

管道对接的关键节点有三个。第一个是洗砂机出料口三通安装，需要暂停洗砂机约15分钟，将三通接入出料管。第二个是跳汰机给料箱与旁路管连接，跳汰机就位后直接对接，不停产。第三个是尾矿管接入尾水沟，可在生产间隙进行。提前与生产班组协调，利用换班或短时停机窗口完成对接，对主线产量影响可以控制在1%以内。

摇床的安装精度要求最高。床面纵向坡度为1.5度（用于处理0.1-0.5mm粒级），横向水平度偏差不超过0.5mm/m。用水平仪逐项检测，调整地脚螺栓垫铁至达标。冲次预设为300次/分钟，电机与摇床头对中后紧固。

五、带料调试与参数优化

设备安装完成后进入带料调试阶段。调试原则是先粗后细、先跳汰后摇床。

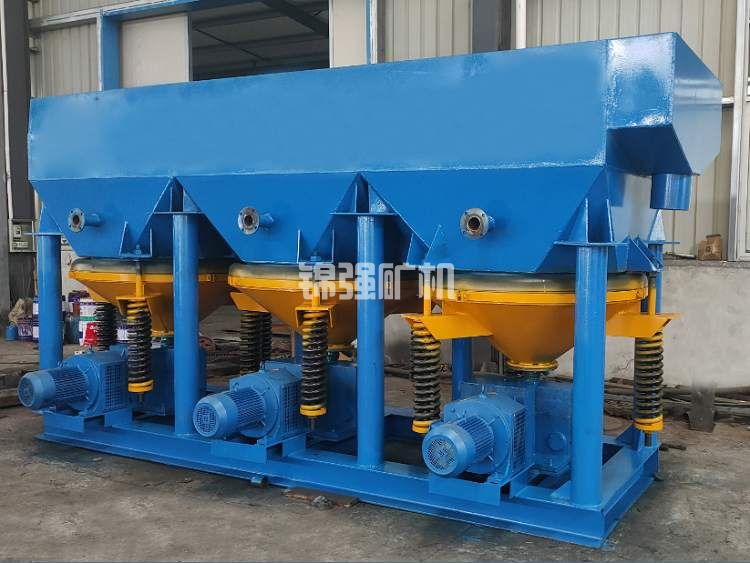

第一天调试跳汰机。打开洗砂机出料旁路阀门，让矿浆进入跳汰机。给料浓度实测32%，在跳汰机最佳范围（25-35%）内。初始冲程设8mm，冲次75次/分钟。观察床层状态，床层跃起约4cm，下降期有清晰吸浆现象，初步判断参数合适。运行2小时后取尾矿样淘洗，有微量可见金，说明补加水量偏大。将筛下补加水阀门关小约15%，再运行2小时，尾矿中基本不见可见金。跳汰机精矿产率约6%，精矿金品位52g/t。

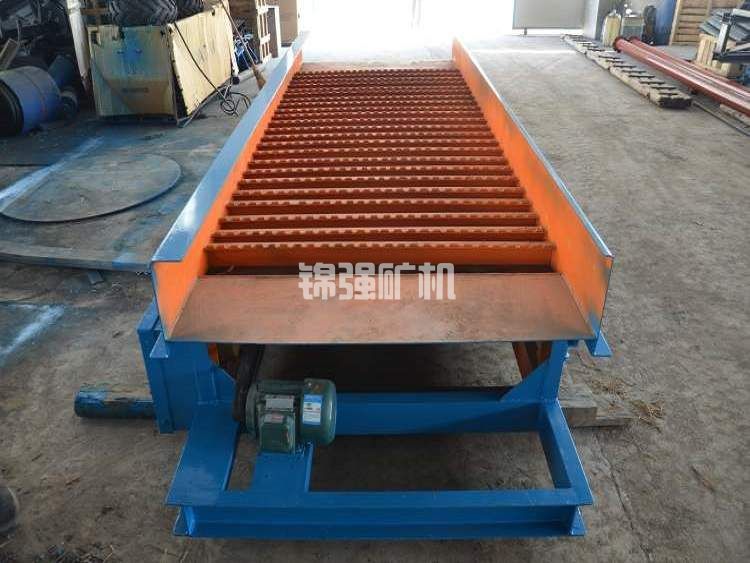

第二天调试摇床。跳汰机精矿（约3吨/小时）自流进入缓冲搅拌桶，加水稀释至浓度20%，用渣浆泵送至摇床给料箱。初始床面坡度1.5度，横向水量1.8吨/小时，冲次300次/分钟。观察床面分带，精矿带宽度约25cm，但混有少量黑色重砂。将坡度增加0.2度，横向水量增加至2.0吨/小时，精矿带收窄至15cm，颜色明显变亮。摇床精矿产率约12%（相对跳汰机精矿），金品位680g/t。摇床中矿返回跳汰机再选，摇床尾矿（黑色重砂）排入尾水沟。

连续运行8小时，综合回收率实测89%（跳汰机回收率86%×摇床回收率96%折合，加上中矿返回影响）。尾矿综合品位0.026g/t，达到环保排放标准。改造成功。

六、改造时间线与投资回报

整个改造从方案设计到正式投产，时间线如下：
第1-3天：原砂取样、筛析、方案设计
第4-7天：设备采购、基础施工、管道预制（基础施工2天，管道预制2天）
第8-9天：设备安装、管线对接（2天）
第10-11天：带料调试、参数优化（2天）
第12天：正式投产

总计12天，其中影响主线生产的时间不超过2小时（三通安装和管道对接）。洗砂厂在此期间正常生产，未造成明显产量损失。

投资总额17.1万元。按原砂金品位0.23g/t、日处理600吨、综合回收率89%计算，日产金量=600×0.23×89%÷1000=0.1228公斤=122.8克。按金价450元/克计算，日产值约5.53万元。扣除水电人工（约0.2万元/天），日净利润约5.33万元。设备投资在3.2天内收回。

投产后第4天，该厂负责人表示：“以前觉得加装选金设备很麻烦，怕停厂怕折腾。实际做下来发现完全不影响洗砂线，投资几天就回来了，后悔没早点改。”

七、改造中容易踩的五个坑

根据这次改造的经验，总结五个最容易踩的坑，供其他洗砂厂参考。

第一个坑是没做筛析就选设备。如果细粒金占比超过25%而选了跳汰机，回收率会明显偏低。该厂筛析后确认粗粒金占58%，选择跳汰机是正确的。如果细粒金占比高，应该选择离心机。

第二个坑是忽略脱泥。该厂含泥量6.5%，属于中等水平，跳汰机前只用了水力旋流器脱泥，效果良好。如果含泥量超过10%，必须增加滚筒洗矿机，否则跳汰机会板结。

第三个坑是管道走向设计不合理。跳汰机精矿自流到搅拌桶需要足够的高差。该厂利用洗砂机出料口标高（离地1.8米）与搅拌桶（离地0.5米）的高差1.3米，自流顺畅。如果高差不足，需要加泵输送。

第四个坑是摇床调不好。摇床的坡度、冲次、横向水量三者联动，很多现场操作工不懂调。建议要求设备厂家现场调试并培训至少1天，直到操作工能独立调整出清晰分带为止。

第五个坑是回水系统没跟上。跳汰机和摇床总耗水约80-120立方米/小时，如果洗砂厂原有的沉淀池和回水泵能力不足，需要提前扩容。该厂原有沉淀池容积300立方米，回水泵流量150立方米/小时，完全满足需求。

八、不动生产线也能上马的三个关键技术

从这次改造中可以提炼出三个关键技术，使洗砂厂加装选金设备做到“不停产、少影响”。

技术一是旁路分流。在洗砂机出料管上加装三通和阀门，分出旁路管。正常生产时阀门关闭，矿浆直通成品砂堆。需要选金时打开旁路阀门，调节分流比例（该厂全部分流，因为处理量60吨/小时小于跳汰机能力）。旁路管的设计使得选金设备可以在任何时候切入或切出，不影响主线。

技术二是自流与泵送结合。跳汰机利用高差自流给料，不需要能耗。跳汰机精矿自流进入搅拌桶缓冲，再用小泵送摇床。这种设计减少了中间环节的设备投入和故障点。摇床尾矿和中矿均可自流返回系统或排尾。

技术三是模块化布置。将跳汰机、搅拌桶、泵、摇床集中在30平方米区域内，所有管道采用法兰连接，便于拆卸和检修。整个模块可以作为一个独立单元，与洗砂线只有三根连接管（给料管、尾矿管、回水管）。需要搬迁时，拆开三根管即可整体吊装。

九、改造后的运行数据

该洗砂厂选金设备投运后，持续记录了30天的运行数据，平均值如下：

运行一个月后，尾矿取样显示金品位稳定在0.025-0.03g/t之间，从未超标。精矿积存约4.5公斤（金品位约690g/t，折合纯金约3.1公斤），按金价450元/克计算价值约139.5万元。扣除电费、水费、人工和易损件，净利润约135万元。

十、结论与建议

洗砂厂加装选金设备完全可以做到不动生产线、不影响产量。关键在于前期做足功课：先取砂样做筛析，根据金粒大小选型；利用旁路分流实现不停产切入；合理设计高差减少泵送；提前做好基础施工和管道预制。

最核心的建议是：不要因为担心停产而犹豫。筛析试验几百块，设备投资几万到二十万，回本周期以天或月计算。晚一天改造，就多一天让金从尾矿里白白流走。
