红土铬矿选矿1500mm螺旋溜槽应用

快速了解

• 1500mm螺旋溜槽是红土铬矿选矿粗选阶段的核心设备，一台设备日处理量可达80-150吨

• 相比摇床，螺旋溜槽处理量大、占地面积小、不耗电，但选别精度略低，适合做粗选或扫选

• 红土铬矿用1500mm螺旋溜槽选别，单次选别回收率可达65%-80%，精矿品位提升8-15个百分点

为什么红土铬矿离不开螺旋溜槽

红土铬矿的特点就两个字：细、黏。矿石经过洗矿和筛分后，进入重选阶段的物料粒度通常在0.05-8mm之间，其中0.1-2mm这个粒级占比最大。这个粒级用什么设备处理最划算？摇床效果是好，但处理量太小；跳汰机处理量大，但对细粒级不敏感；离心机效果好，但电耗高、维护麻烦。

螺旋溜槽刚好卡在中间位置。它处理量大、不用电、运行成本低、对0.05-2mm粒级的分选效果不错。放在粗选位置，能快速把大部分铬铁矿富集出来，减轻后续精选设备的负担。放在扫选位置，能把尾矿里跑掉的铬再捞回来，提高综合回收率。

1500mm指的是螺旋溜槽的直径。市面上常见的规格有900mm、1200mm、1500mm、2000mm。直径越大，处理量越大，但单位处理量的分选效率会略有下降。1500mm是红土铬矿选厂用得最多的规格——处理量够大，选别效果也过得去，性价比最高。

1500mm螺旋溜槽的结构和原理

1500mm螺旋溜槽的结构不复杂。一个螺旋形的槽体，从上到下绕4到6圈，槽体断面呈特殊的复合曲线。矿浆从上方给入，沿着螺旋槽向下流动。流动过程中，重矿物（铬铁矿，比重4.0-4.8）贴着槽底内侧走，轻矿物（脉石，比重2.6-2.8）被推到外侧。在槽体的末端，用截取器把内侧的重矿物和外侧的轻矿物分开。

这个分选过程不需要任何运动部件，靠的就是重力和离心力的联合作用。矿浆在螺旋槽里流动时，离心力把矿物向外推，重力让重矿物往下沉。两者的合力让轻重矿物在不同的横向位置上分层。

螺旋溜槽的分选效率跟三个因素密切相关：给矿浓度、给矿量、以及槽体表面的摩擦系数。1500mm螺旋溜槽的推荐给矿浓度是25%-35%，太浓了分选层太厚，太稀了矿浆流速太快、分选时间不够。给矿量控制在4-8立方米/小时，给矿量超过10立方后，分选效果明显下降。

1500mm螺旋溜槽在红土铬矿选矿中的应用场景

1500mm螺旋溜槽在红土铬矿选线上主要有三种用法。

用法一：作为粗选设备。 最常见的配置。筛分脱泥后的矿浆进入螺旋溜槽组，一组4到12台并联布置。螺旋溜槽选出的粗精矿进入下一段精选（摇床或再选螺旋溜槽），尾矿直接排走。这种配置的处理量大，设备投资低，适合中等品位矿石。

用法二：作为扫选设备。 如果红土铬矿中铬铁矿的嵌布粒度细，粗选后的尾矿里还有不少铬，可以用螺旋溜槽做扫选。把粗选尾矿再走一遍螺旋溜槽，能多回收5%-10%的铬。扫选的精矿品位一般不高，可以返回粗选或单独处理。

用法三：与摇床配合形成联合工艺。 这是目前红土铬矿选矿用得最多的方案。螺旋溜槽做粗选，快速抛掉大量尾矿，把粗精矿的品位从10%-15%提到25%-35%。然后粗精矿进入摇床做精选，摇床把品位再提到45%-50%。螺旋溜槽处理量大、不耗电，摇床分选精度高、回收率高，两者各取所长。

我在云南见过一个项目，原矿Cr2O3品位11.8%，单用摇床，处理量只有8吨/小时，回收率76%。改成螺旋溜槽粗选+摇床精选后，处理量提到了35吨/小时，回收率82%，精矿品位47.3%。虽然增加了一组螺旋溜槽，但总体投资和运营成本反而降了，因为摇床台数从16台减到了6台。

1500mm螺旋溜槽的技术参数

红土铬矿选矿用的1500mm螺旋溜槽，核心参数如下：

需要注意的是，螺旋溜槽“不耗电”指的是设备本身没有电机，但矿浆需要泵送到溜槽顶部，给矿泵是要耗电的。只不过这个泵是公用设备，多台螺旋溜槽共用一个给矿泵，分摊下来单位处理量的电耗仍然远低于摇床或离心机。

1500mm螺旋溜槽 vs 其他重选设备

红土铬矿选矿中，螺旋溜槽、摇床、跳汰机、离心机各有优劣。1500mm螺旋溜槽的定位是“中等精度、大处理量、低成本”的粗选设备。

从这张表能看出来，螺旋溜槽在红土铬矿选矿中的定位很明确：它不追求最高精度，但处理量比摇床大、占地比摇床小、成本比离心机低。最聪明的用法不是“只用螺旋溜槽”，也不是“不用螺旋溜槽”，而是“螺旋溜槽+其他设备”的组合。

金句：螺旋溜槽不是万能的，但没有螺旋溜槽的大规模红土铬矿选厂是万万不能的。

红土铬矿选矿中1500mm螺旋溜槽的配置方案

一个典型的日处理500吨红土铬矿的选厂，螺旋溜槽工段可以这样配置：

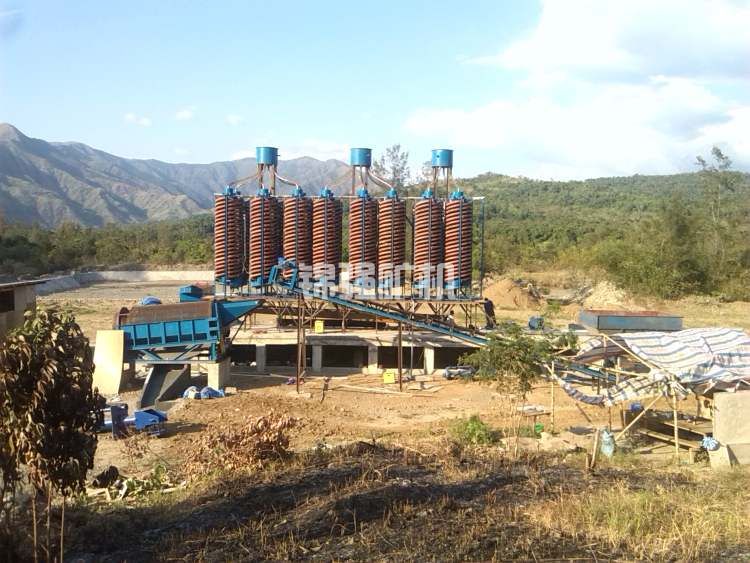

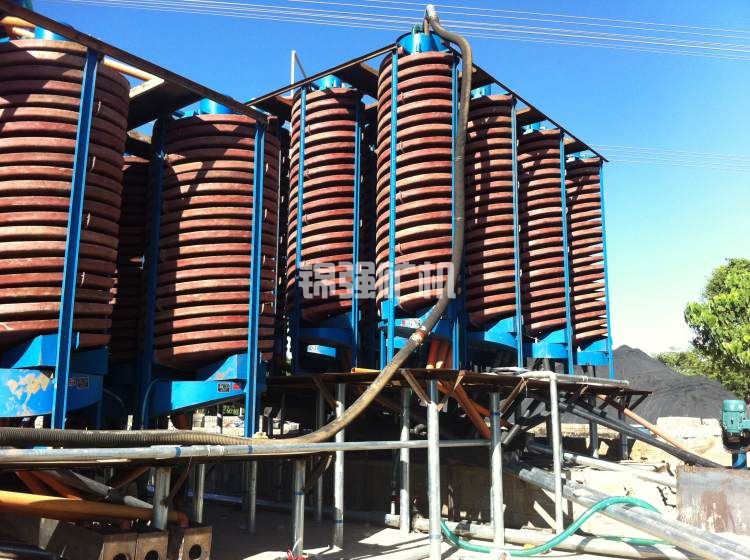

洗矿和筛分之后，-8mm的矿浆进入缓冲池，用渣浆泵打到一级螺旋溜槽组。一级溜槽组由8台1500mm螺旋溜槽并联，每台处理量约4-5吨/小时，总处理量32-40吨/小时。

一级螺旋溜槽的精矿（重矿物侧）品位从原矿12%提升到25%-30%，产率约30%-40%。这个粗精矿进入下一段精选。尾矿（轻矿物侧）品位降到3%-5%，直接排入尾矿库或进入扫选。

二级精选可以用2台1500mm螺旋溜槽串联，也可以用摇床。如果用螺旋溜槽做精选，精矿品位能提到35%-40%，但很难超过42%。如果要求精矿品位45%以上，需要用摇床做最后一段。

扫选：一级螺旋溜槽的尾矿如果含铬还比较高（比如超过5%），可以再用2台1500mm螺旋溜槽扫选。扫选精矿品位一般10%-15%，返回一级给料。扫选尾矿直接排走。

这个配置下，最终精矿Cr2O3品位可以达到42%-48%，综合回收率75%-85%。具体数值取决于原矿性质和操作水平。

螺旋溜槽的材质：聚氨酯还是玻璃钢

1500mm螺旋溜槽的槽体材料主要有两种：玻璃钢和聚氨酯。

玻璃钢螺旋溜槽价格便宜，单台5000-8000元。但表面光洁度不够，容易挂泥，使用半年到一年后槽面会磨损，分选效果下降。适合预算有限、矿石不太粘的项目。

聚氨酯螺旋溜槽价格贵，单台1-1.5万元。但槽面光滑耐磨，红土矿的泥不容易粘在上面，使用寿命3-5年。聚氨酯的摩擦系数小，矿浆流动更顺畅，分选效率比玻璃钢高3-5个百分点。

对于红土铬矿，我的建议是：别省这五千块钱。红土矿的黏土含量高，玻璃钢槽面用不了多久就糊一层泥，需要经常停机清理。聚氨酯槽面好得多，少停一次机就把差价赚回来了。

另外，螺旋溜槽的槽面可以喷耐磨涂层。一些高端型号在聚氨酯槽面上再加一层陶瓷颗粒涂层，寿命能到5年以上。

安装和操作要点

1500mm螺旋溜槽的安装不复杂，但有几点容易踩坑。

安装高度。 螺旋溜槽顶部给矿口距离地面至少3.5米，底部接矿槽距离地面0.5-1米。如果厂房高度不够，要么挖坑要么做钢结构平台。很多选厂图省事把溜槽装得太低，结果底部接矿槽空间不够，检修困难。

给矿方式。 矿浆要从顶部中央的给矿斗均匀地布到螺旋槽上。给矿斗要设计成环形，让矿浆沿圆周360度均匀分布。如果只从一个方向给矿，螺旋槽上会出现偏流，一侧负荷重、一侧负荷轻，分选效果大打折扣。

截取器的调整。 螺旋溜槽末端有一个可调节的截取器，用来分离精矿、中矿、尾矿。截取器的位置需要根据矿石性质定期调整。刚开始的时候可以保守一点，把截取器往尾矿侧多调一点，先把回收率提上来，再慢慢调整到最佳品位和回收率的平衡点。

定期清洗。 红土矿的细泥会在螺旋槽的内侧和底部沉积。建议每班用高压水冲洗一次槽面，每周彻底清理一次。如果槽面积泥严重，分选效率会明显下降。

常见问题

问：1500mm螺旋溜槽能处理湿粘的红土铬矿吗？

洗矿不彻底的话，什么设备都难办。螺旋溜槽对给矿的含泥量有一定要求，建议含泥量（-0.02mm）控制在15%以下。如果原矿含泥量高，必须在螺旋溜槽前面做好洗矿和脱泥。

问：一台1500mm螺旋溜槽能管多少吨原矿？

按干矿量算，单台处理能力4-8吨/小时。日处理500吨的选厂需要8-12台并联。这个数字是用1000/24再除以单台处理量算出来的，实际选厂每天运行20小时左右，需要配更多台。

问：1500mm螺旋溜槽的精矿品位最高能做到多少？

单次选别，从10%-15%的原矿可以提到25%-30%。两次选别（粗选+精选）可以提到35%-40%。要提到45%以上，单靠螺旋溜槽很难，需要搭配摇床。铬铁矿的比重优势足够大，但脉石矿物往往和铬铁矿连生，单纯靠重力分不开。

问：螺旋溜槽的圈数怎么选？

4圈的溜槽处理量大，分选精度低，适合粗选。5-6圈的溜槽分选精度高，处理量略低，适合精选。红土铬矿粗选一般用4圈或5圈。如果做扫选，4圈就够了。

问：螺旋溜槽用久了分选效果变差，怎么回事？

检查三个地方：一是槽面是不是磨平了，纹路磨没了就没有分选能力了；二是截取器的位置是不是被矿浆冲变了；三是槽面上有没有积泥。玻璃钢溜槽用两年槽面就磨得差不多了，聚氨酯溜槽寿命长一些。

投资回报分析

一组8台1500mm聚氨酯螺旋溜槽，设备总价约8-12万元。配套的给矿泵、管道、平台等约5-8万元。总投入15-20万元。

这个投入能带来什么回报？如果这组螺旋溜槽用在粗选位置，相比纯摇床方案，可以减少摇床数量10-15台，节省设备投资15-25万元，节省厂房面积100-200平方米，年省电费3-5万元。

如果用在扫选位置，能把尾矿中的铬损失降低5-8个百分点。按日处理500吨、原矿品位12%、回收率提升5%计算，年增铬精矿（45%品位）约300吨，年增收45-60万元。投资回收期不到半年。

金句：螺旋溜槽这笔账，算清楚了你会觉得买晚了。

选型建议

给红土铬矿选厂三个选型建议：

第一，1500mm是性价比最高的规格。900mm处理量太小，2000mm虽然处理量大但分选效果下降，而且设备太重、安装困难。

第二，优先选聚氨酯材质，不选玻璃钢。多花几千块钱，少操两年心。

第三，不要指望只用螺旋溜槽就解决所有问题。螺旋溜槽做粗选、摇床做精选，这是经过大量实践验证的最优组合。如果你非要只用螺旋溜槽，精矿品位很难达到市场要求。

还有一点：螺旋溜槽的选型不能只看设备本身。给料泵的扬程和流量、给矿斗的设计、截取器的调节范围、尾矿的排放方式，这些配套工程的细节往往决定最终效果。找个有经验的厂家做整体设计，比自己东拼西凑靠谱得多。

红土铬矿选矿用1500mm螺旋溜槽，说复杂不复杂，说简单也不简单。把设备选对了、参数调好了、配套跟上了，它就是选厂里最省心的设备。选错了或者凑合用了，它就是给你添堵的源头。

如果你的红土铬矿项目正在考虑用什么重选设备，或者现有螺旋溜槽效果不理想，把矿石性质和处理量发给我们，帮你匹配最合适的螺旋溜槽型号和配置方案。
