日处理200到500吨原矿，这个规模在砂锡矿里属于中型。说大不大，说小不小。单台移动设备不够用，需要多台并联或者上中型设备。建固定式选厂，投资不小，但又达不到大型线那种规模化效应。这个规模段的选厂，既要保证处理量和回收率，又要控制投资和运行成本，设备配置很讲究。
今天把中型砂锡矿选矿厂的设备配置方案从头到尾讲清楚。包括流程设计、设备选型、投资预算、场地布置，还有两种不同配置方案的对比。
中型规模的特点和设计思路
先看200到500吨级有什么特点。日处理500吨，按每天运行20小时算，小时处理量25吨。这个量级单台设备搞不定，需要多台并联或者上中型设备。比如螺旋溜槽需要十到二十台，摇床需要五到十台。设备数量上来了，布置和管理就比小型线复杂得多。
投资预算在中等水平。固定式选厂土建加设备加安装，总投资大约在150万到400万之间。移动式模块化方案可以控制在100万到200万。具体看配置档次和当地人工材料价格。
这个规模段的选厂，大部分是固定式的，也有部分采用模块化可搬迁方案。矿体开采周期一般三到八年，建固定式选厂有足够时间回本。但如果矿体比较分散，或者矿权周期不确定，模块化方案更灵活。
设计思路是“分段处理、设备并联、适度自动化”。分段处理就是洗矿、重选、脱水分开，每个工段独立设计。设备并联是用多台中小型设备并排运行，而不是用一两台大型设备，这样投资更低、备件通用、检修方便。适度自动化就是关键环节配仪表和联锁，但不搞全套DCS。
主推方案一：固定式选厂
固定式选厂适合矿体集中、开采周期五年以上的中型矿山。土建投入大，但运行稳定、维护方便。
洗矿工段的核心设备是一台直径2米到2.2米、长度8到9米的圆筒洗矿机。处理量每小时30到40吨，筒体前段擦洗后段筛分，筛孔10到15毫米。含泥量高的矿石，在圆筒前面加一台双轴或者三轴槽式擦洗机。擦洗机功率45到75千瓦，处理量每小时25到35吨。
给料用振动给料机加皮带输送机，给料斗容积10到15立方米，用装载机上料。圆筒洗矿机的筛上废石用皮带机排到废石堆，筛下矿浆进入矿浆池。

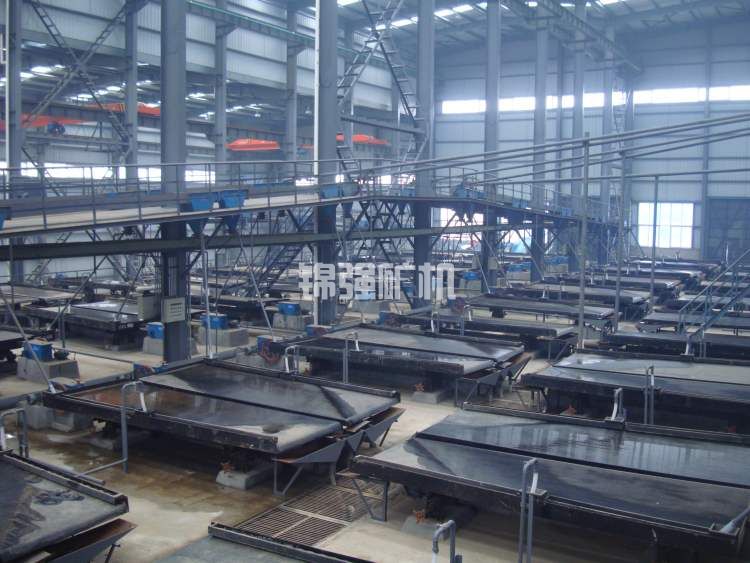

重选工段是选厂的核心。洗矿后的矿浆进入矿浆池，用渣浆泵送到高位搅拌桶，然后分配到各台重选设备。螺旋溜槽是主力，配置12到20台直径1.2米的螺旋溜槽，叠成3到4层。每台处理量每小时2到3吨，总处理量24到60吨，留有余量。

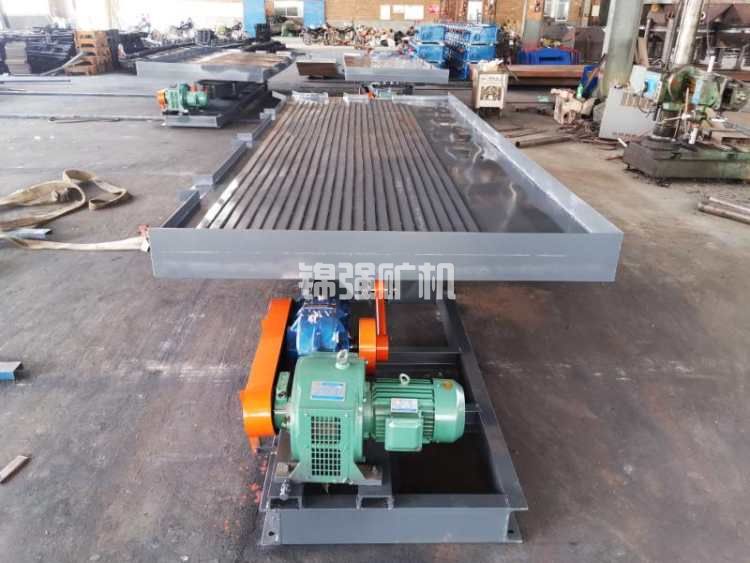

螺旋溜槽的粗精矿进入摇床精选。配置5到8台摇床，床面面积7.5平方米，每台处理量每小时0.8到1.2吨。摇床的精矿进入精矿池，中矿返回螺旋溜槽或者进入中矿池再选，尾矿排入尾矿池。

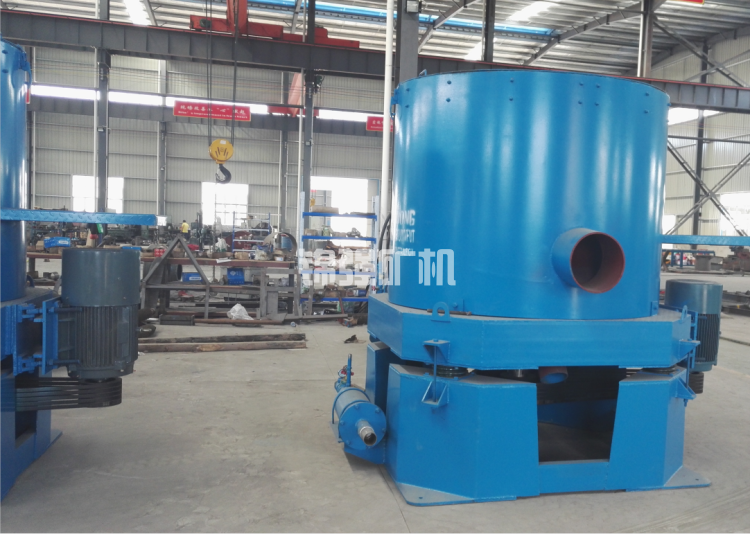

如果原矿中细粒锡石占比较高，需要在螺旋溜槽后面增加离心选矿机扫选。配置4到6台离心选矿机，专门回收0.074毫米以下的细粒锡石。
脱水工段分精矿脱水和尾矿处理。精矿脱水用一台1.2米到1.5米宽的直线脱水筛，或者一台小型陶瓷过滤机。精矿浆从摇床精矿池用泵送到脱水筛，脱水后精矿含水10%到15%，装袋堆放。尾矿处理用旋流器加脱水筛的组合。旋流器直径150到250毫米，配置4到8台并联。底流进一台1.5米到2米宽的脱水筛，脱水后干排。溢流进入浓密机或者沉淀池，上清液回用，底泥进压滤机或者自然干化。
整条固定式选厂的土建包括。原矿堆场500到1000平方米。洗矿工段基础50到100平方米。重选工段厂房200到300平方米，高度8到10米。脱水工段基础50到100平方米。水池和沉淀池200到300平方米。厂区道路和排水沟。土建总投资大约在80万到150万之间，具体看当地价格。
设备投资方面。洗矿工段约20到35万，重选工段约25到40万，脱水工段约15到25万，辅助设备约10到15万，电气和控制约5到10万。设备总投资约75到125万。固定式选厂合计总投资约150万到300万。
主推方案二：模块化移动式生产线
模块化移动式生产线适合矿体分散、需要搬迁的中型矿山。设备集成在几个拖车底盘上，到了现场拼装起来就能用。投资比固定式低，搬迁成本也低。
模块化方案按功能分成三个模块。洗矿模块一个，重选模块一到两个，脱水模块一个。
洗矿模块用一台直径1.8米到2米、长度7到8米的圆筒洗矿机，安装在重型拖车底盘上。配套振动给料机、皮带输送机、渣浆泵和控制柜。处理量每小时25到35吨。整机长11米、宽2.5米、高3.5米，总重约12到15吨。含泥量高的矿石，洗矿模块换成槽式擦洗机加圆筒的组合，但需要两个拖车底盘。

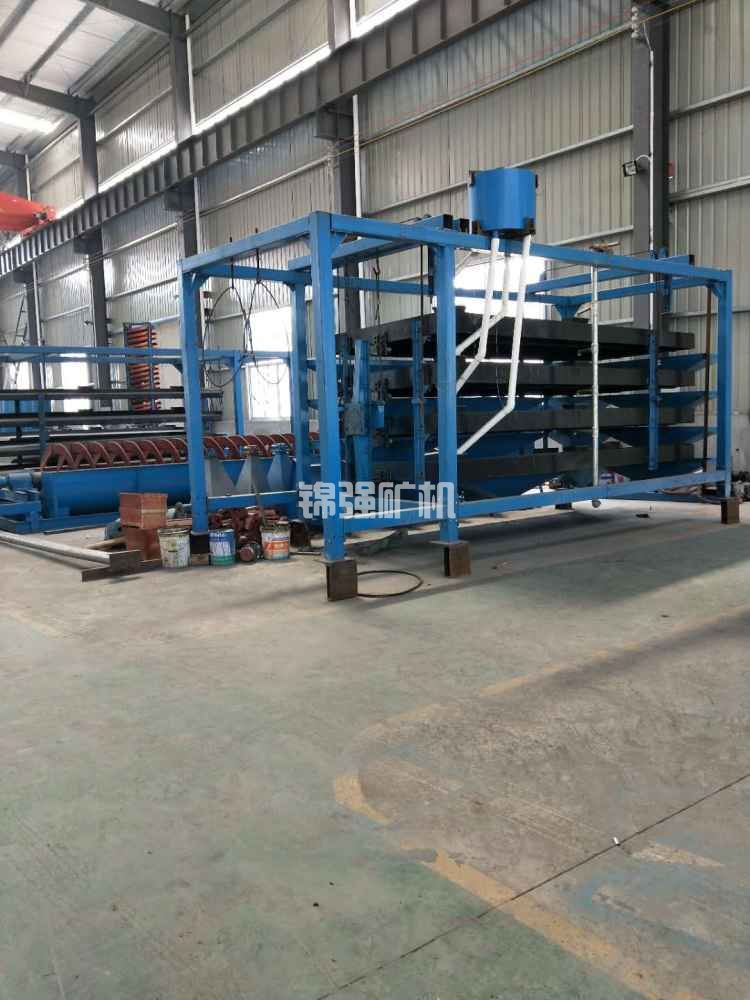

重选模块分成两个子模块。螺旋溜槽子模块装12到16台螺旋溜槽，叠成3到4层，安装在钢结构平台上，平台底部带轮胎或者滑靴。摇床子模块装4到6台摇床，也安装在可移动平台上。两个子模块分别运输，到了现场用矿浆管道连接。螺旋溜槽子模块长8米、宽2.5米、高4米，摇床子模块长7米、宽2.5米、高2.5米。
脱水模块用一台1.2米宽的脱水筛和一组小型旋流器，集成在一个拖车底盘上。配套渣浆泵和控制柜。处理能力跟洗矿和重选模块匹配。
模块化方案不需要浇筑基础，场地平整压实后直接摆放。三个模块到场后，用装载机拖到预定位置，调平支腿，接上管道和电缆。从设备进场到试生产，两天搞定。搬迁时拆开管道电缆，每个模块装一辆平板卡车，拉到新场地重新安装，三到五天恢复生产。
模块化方案的设备投资。洗矿模块约18到28万，重选模块约20到30万，脱水模块约10到15万，发电机组和辅助设备约8到12万。总计约56到85万。不需要土建，或者只需要简单的场地硬化，土建投入控制在5到10万。总投入约60到95万。
设备配置对比
固定式选厂和模块化移动式生产线，各有优劣。
投资方面，固定式150到300万，模块化60到95万，模块化明显更省。建设周期方面，固定式从设计到投产需要三到六个月，模块化设备进场后两天投产。搬迁能力方面，固定式几乎不能搬迁，搬迁成本十几万到几十万，模块化三到五天搬完，搬迁成本两到三万。
运行稳定性方面，固定式更优。基础稳固、设备固定，振动小、故障少。模块化设备放在地面上，虽然调平了但长期运行还是有轻微位移，需要定期检查调整。设备寿命方面，固定式设计寿命十到十五年，模块化因为要搬迁，结构件轻量化，寿命六到八年。
适用场景不同。矿体集中、开采周期五年以上，固定式更合适。矿体分散、需要搬迁，或者矿权周期不确定，模块化更灵活。
几种变体方案
根据矿石性质的不同，可以对主推方案做一些调整。
低泥易选矿的简化方案。含泥量低于10%，锡石粒度适中，可以简化流程。洗矿工段用小一点的圆筒洗矿机，直径1.5到1.8米。重选工段只用螺旋溜槽，不加摇床，螺旋溜槽精矿直接作为最终产品。设备投资可以降低20%到30%。
高泥难选矿的强化方案。含泥量超过30%，粘土粘性大，需要强化洗矿。洗矿工段用槽式擦洗机加圆筒洗矿机，擦洗机用三轴或者四轴。重选工段增加离心选矿机回收细粒锡石。投资增加30%到50%，但回收率可以提高5到10个百分点。
粗粒为主矿的方案。如果锡石粒度粗，大部分在2毫米以上，重选工段以跳汰机为主。配置2到4台跳汰机，处理粗粒物料。跳汰机精矿进摇床精选，尾矿进螺旋溜槽再收细粒。这个方案适合近源砂锡矿或者残积砂锡矿。
细粒为主矿的方案。如果锡石粒度细，大部分在0.074到0.5毫米之间，重选工段以螺旋溜槽和离心选矿机为主。螺旋溜槽做粗选，离心选矿机做扫选，摇床做精选。离心选矿机对细粒锡石的回收效果比螺旋溜槽好，但投资和运行成本也高。
投资和收益分析
以一个日处理300吨的中型砂锡矿选厂为例，原矿品位0.2%，回收率80%，年生产250天。年产锡精矿含锡量120吨，按锡价18万元每吨计算，年产值2160万元。
固定式选厂总投资按250万计算，运行成本吨矿35元，年运行成本262.5万。年利润约1897.5万。投资回收期约两个月。
模块化生产线总投资按80万计算，运行成本吨矿30元，年运行成本225万。年利润约1935万。投资回收期不到一个月。
这个测算偏理想化，实际回收率可能低一些，运行成本可能高一些。但中型砂锡矿选厂的经济效益是比较可观的。关键是设备配置要合理，不能过度投资也不能偷工减料。
几个关键注意事项
给料系统要稳定。中型选厂设备多，给料波动会被放大。洗矿模块的给料斗要够大，至少能装十吨原矿，起到缓冲作用。振动给料机配变频器，根据后续设备的负荷自动调整给料速度。
矿浆输送要顺畅。矿浆管道直径要够大，避免堵塞。弯头要用大半径的，减少磨损和阻力。矿浆池和搅拌桶的容积要按15到30分钟的处理量设计，保证重选设备给料稳定。
设备备用要考虑。中型选厂的关键设备如给料泵、脱水筛，最好有备用。一台坏了马上切换，不影响生产。螺旋溜槽和摇台数量多，一两台检修不影响整体处理量，可以不用备用。
操作人员要培训到位。中型选厂设备多，操作不比大型线简单。操作工要熟悉每台设备的参数和调整方法，会判断故障原因，能处理常见问题。建议设备厂家提供现场培训，或者派人到同类选厂跟班学习。
中型砂锡矿选矿厂处于一个“不上不下”的位置。选固定式还是模块化，看矿体条件和投资预算。矿体稳定、资金充足的，固定式更省心。矿体分散、需要灵活搬迁的，模块化更划算。设备配置上，洗矿、重选、脱水三个工段要匹配，不能有的段能力过剩、有的段能力不足。螺旋溜槽加摇床的组合在中型规模上性价比最高，大部分矿石都能用这个方案处理。投资方面，日处理200到500吨的选厂，设备加土建控制在100到300万之间是合理的，在这个范围内精打细算，把钱花在刀刃上。
