红土铬矿选矿生产线的设备选型，处理量参数是最先要敲定的数据。给料机喂多少、洗矿机洗多少、筛子过多少、螺旋溜槽分多少、压滤机压多少——每个设备都有自己的处理能力上限，选小了是瓶颈，选大了是浪费。
下面直接给出红土铬矿选矿各核心设备的处理量参数范围、选型依据和影响因素。这些数据来自实际生产统计和设备厂家样本，可以作为初步选型的参考基准。
选矿设备的处理量通常有两种表达方式，需要区分清楚：
干矿处理量：以固体干矿重量计，单位t/h或t/d。用于计算整条生产线的产能。
矿浆处理量：以矿浆体积计，单位m³/h。用于计算泵、管道、浓密机等流体相关设备。
红土铬矿选矿中，洗矿和筛分环节通常用矿浆量（因为加水多），重选和脱水环节两种都用。本文给出的参数如无特殊说明，均指干矿处理量（原矿或干固体）。
1. 板式给料机
| 规格（带宽×中心距） | 处理量范围(t/h) | 适用物料 | 备注 |
|---|---|---|---|
| B800×4000 | 30-80 | 红土矿 | 小型线 |
| B1000×4500 | 50-120 | 红土矿 | 中型线 |
| B1200×5000 | 80-180 | 红土矿 | 大型线 |
| B1500×6000 | 150-300 | 红土矿 | 超大线 |
选型依据：原矿最大块度≤500mm时，带宽应为最大块度的2.5-3倍。红土铬矿黏性大，建议带宽比常规矿石放大一档。
调节方式：变频调速，实际处理量可在30-100%范围内调节。
2. 棒条振动给料机
| 规格（宽×长） | 棒条间隙(mm) | 处理量(t/h) | 适用场景 |
|---|---|---|---|
| 900×3000 | 50 | 30-60 | 小型线预筛分 |
| 1200×4500 | 60-80 | 60-120 | 中型线 |
| 1500×5000 | 80-100 | 100-200 | 大型线 |
处理量影响因素：棒条间隙越大，处理量越大，但预筛分效果下降。红土铬矿建议取中下值，保证预筛除泥效果。
实际经验：处理含泥量30%的红土铬矿时，实际处理量约为标称值的70-80%。

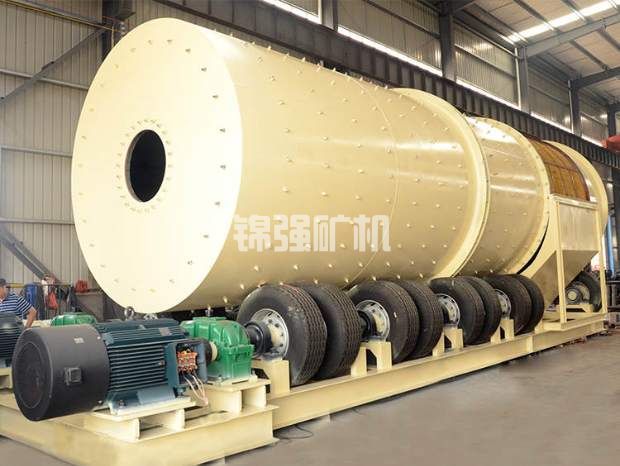

3. 圆筒洗矿机
| 规格(直径×长度,mm) | 转速(r/min) | 处理量范围(t/h) | 推荐给料粒度(mm) | 含泥量修正系数 |
|---|---|---|---|---|
| Φ1500×6000 | 10-14 | 15-30 | ≤100 | 含泥量每+5%，处理量-8% |
| Φ1800×7000 | 9-12 | 25-45 | ≤120 | 同上 |
| Φ2000×8000 | 8-11 | 35-60 | ≤150 | 同上 |
| Φ2200×9000 | 8-10 | 45-75 | ≤180 | 同上 |
| Φ2500×10000 | 7-9 | 60-100 | ≤200 | 同上 |
| Φ2800×12000 | 7-9 | 80-130 | ≤250 | 同上 |
| Φ3200×14000 | 6-8 | 110-180 | ≤300 | 同上 |
处理量计算公式（经验）：Q = K × D² × L × n × 0.01，其中Q为处理量(t/h)，D为直径(m)，L为长度(m)，n为转速(r/min)，K为物料系数（红土铬矿取1.2-1.5）。
实际调整：含泥量超过35%时，建议处理量取表中下限或降低20%运行。
4. 槽式洗矿机（双螺旋）
| 螺旋直径(mm) | 槽体长度(mm) | 转速(r/min) | 处理量(t/h) | 功率(kW) |
|---|---|---|---|---|
| Φ600 | 5000 | 18-25 | 10-20 | 22×2 |
| Φ750 | 6000 | 15-22 | 20-35 | 45×2 |
| Φ900 | 7000 | 12-18 | 35-55 | 75×2 |
| Φ1000 | 8000 | 10-15 | 50-80 | 90×2 |
功能定位：槽式洗矿机通常用于圆筒洗矿机之后，处理圆筒排出的物料。其处理量应与圆筒洗矿机匹配。
注意事项：当给料中+20mm粒级超过15%时，处理量下降30-40%，需要前置筛分。
5. 直线振动筛（湿式筛分）
| 筛面宽度(mm) | 筛面长度(mm) | 筛孔(mm) | 处理量(t/h干矿) | 对应矿浆量(m³/h) |
|---|---|---|---|---|
| 1200 | 3000 | 6 | 15-25 | 60-100 |
| 1500 | 4000 | 6 | 25-40 | 100-160 |
| 1800 | 5000 | 6 | 35-55 | 140-220 |
| 2400 | 6000 | 6 | 55-85 | 220-340 |
| 3000 | 7500 | 6 | 80-120 | 320-480 |
处理量修正：筛孔每增加1mm，处理量增加15-20%；筛孔每减小1mm，处理量减少20-25%。红土铬矿常用6-10mm筛孔。
糊筛影响：含泥量>30%时，不加水喷淋的情况下处理量下降40-60%。必须配套喷淋装置。
6. 高频细筛
| 筛面宽度(mm) | 筛面长度(mm) | 筛孔(mm) | 处理量(t/h干矿) | 对应矿浆量(m³/h) | 分级效率(%) |
|---|---|---|---|---|---|
| 1200 | 1800 | 0.3 | 4-7 | 20-35 | 65-75 |
| 1500 | 2000 | 0.3 | 6-10 | 30-50 | 65-75 |
| 1800 | 2400 | 0.3 | 9-14 | 45-70 | 65-75 |
| 1200 | 1800 | 0.5 | 7-12 | 35-60 | 75-85 |
| 1500 | 2000 | 0.5 | 10-16 | 50-80 | 75-85 |
| 1800 | 2400 | 0.5 | 15-22 | 75-110 | 75-85 |
处理量影响因素：给矿浓度每提高5%，处理量（干矿）增加约8%，但分级效率下降2-3个百分点。推荐给矿浓度20-25%。
并联使用：时产50吨线通常需要2-3台并联，留1台备用。
7. 螺旋溜槽（1200mm）
| 圈数 | 横倾角(°) | 处理量(t/h·台，干矿) | 给矿浓度(%) | 给矿粒度范围(mm) |
|---|---|---|---|---|
| 4 | 9 | 2.0-3.0 | 25-35 | 0.1-3 |
| 5 | 9 | 1.8-2.8 | 25-35 | 0.1-3 |
| 6 | 9 | 1.5-2.3 | 25-35 | 0.074-2 |
| 6 | 12 | 1.2-1.8 | 30-40 | 0.074-1 |
选型建议：红土铬矿细粒段（-0.5mm）推荐6圈、横倾角12°，处理量取1.5t/h左右。
台数计算：所需台数 = 干矿量(t/h) ÷ 单台处理量(t/h) × 1.2（波动系数）。
8. 螺旋溜槽（1500mm）
| 圈数 | 横倾角(°) | 处理量(t/h·台，干矿) | 给矿浓度(%) | 给矿粒度范围(mm) |
|---|---|---|---|---|
| 4 | 9 | 3.5-5.0 | 25-35 | 0.2-5 |
| 5 | 9 | 3.0-4.5 | 25-35 | 0.2-5 |
| 5 | 12 | 2.5-3.8 | 30-40 | 0.2-3 |
适用粒级：红土铬矿粗粒段（0.5-6mm）推荐5圈、横倾角9°，处理量取3.5t/h左右。
9. 浓密机（精矿/尾矿）
| 直径(m) | 面积(㎡) | 处理矿浆量(m³/h) | 底流浓度(%) | 适用场景 |
|---|---|---|---|---|
| 3.6 | 10 | 5-10 | 40-50 | 精矿，小线 |
| 5 | 20 | 10-20 | 40-50 | 精矿，中线 |
| 6 | 28 | 15-30 | 40-50 | 精矿，大线 |
| 8 | 50 | 30-60 | 40-50 | 精矿，超大线 |
| 9 | 64 | 40-80 | 35-45 | 尾矿，小线 |
| 12 | 113 | 70-140 | 35-45 | 尾矿，中线 |
| 15 | 177 | 110-220 | 35-45 | 尾矿，大线 |
| 18 | 254 | 160-320 | 35-45 | 尾矿，超大线 |
表面负荷：红土铬矿尾矿浓密机的表面负荷建议取0.8-1.2m³/㎡·h，精矿取0.4-0.6m³/㎡·h。
絮凝剂影响：添加5-10g/t PAM，处理量可提高30-50%。
10. 隔膜压滤机
| 过滤面积(㎡) | 滤板规格(mm) | 处理干矿量(t/h) | 循环时间(min) | 滤饼含水率(%) | 适用场景 |
|---|---|---|---|---|---|
| 60 | 1000×1000 | 0.8-1.2 | 45-60 | 12-15 | 精矿，小线 |
| 100 | 1250×1250 | 1.3-2.0 | 50-70 | 11-14 | 精矿，中线 |
| 150 | 1250×1250 | 2.0-3.0 | 50-70 | 11-14 | 精矿，大线 |
| 200 | 1250×1250 | 2.5-4.0 | 60-80 | 18-22 | 尾矿 |
| 300 | 1500×1500 | 4.0-6.0 | 60-80 | 18-22 | 尾矿 |
| 400 | 1500×1500 | 5.5-8.0 | 70-90 | 18-22 | 尾矿 |
处理量计算公式：干矿量(t/h) = 过滤面积(㎡) × 单位面积产率(t/㎡·h)。红土铬矿精矿的单位面积产率约为0.018-0.025，尾矿约为0.010-0.015。
进料浓度影响：进料浓度从20%提高到40%，压滤机处理干矿量增加一倍。
11. 渣浆泵（对应处理量选型）
| 泵型号 | 流量范围(m³/h) | 扬程范围(m) | 功率(kW) | 适用输送物料 |
|---|---|---|---|---|
| 50型 | 20-50 | 15-40 | 11-22 | 精矿、旋流器给料 |
| 65型 | 30-80 | 15-45 | 15-37 | 矿浆输送 |
| 80型 | 50-150 | 15-50 | 22-75 | 洗矿机排料、浓密机给料 |
| 100型 | 80-250 | 15-55 | 37-110 | 尾矿输送、旋流器组给料 |
| 150型 | 150-500 | 15-60 | 75-200 | 大型尾矿输送 |
选型原则：泵的流量应为最大工况流量的1.1-1.2倍，扬程为计算扬程的1.15-1.2倍。
耐磨要求：红土铬矿含石英，泵过流件必须采用耐磨橡胶或高铬合金，否则叶轮寿命不足500小时。
以时产50吨干矿的红土铬矿选线为例，各主要设备的处理量匹配如下：
| 设备 | 规格 | 单台处理量 | 数量 | 总处理能力 | 负荷率 |
|---|---|---|---|---|---|
| 板式给料机 | B1200 | 80-180t/h | 1 | 80-180 | 30-60% |
| 圆筒洗矿机 | Φ2200×9000 | 50-75t/h | 1 | 50-75 | 65-85% |
| 直线振动筛 | 2400×6000 | 55-85t/h | 1 | 55-85 | 60-75% |
| 高频细筛 | 1800×2400,0.5mm | 15-22t/h | 3 | 45-66 | 75-90% |
| 螺旋溜槽1500 | 5圈 | 3.5t/h | 20 | 70 | 55-65% |
| 精矿压滤机 | 150㎡ | 2.5t/h | 1 | 2.5 | 85% |
说明：给料和粗选设备留有余量，细筛和压滤机负荷较高，是潜在的瓶颈点。
原矿含泥量：含泥量每增加5%，洗矿机和筛分设备的处理量下降8-12%，重选设备处理量下降5-8%。
给料粒度组成：细粒级（-0.074mm）含量越高，筛分和脱水设备的处理量越低。
给矿浓度：对筛分和重选设备，浓度过高（>40%）或过低（<15%）都会降低有效处理量。
设备状态：筛网堵塞、扬料板磨损、滤布老化、螺旋溜槽涂层磨损，都会使处理量下降20-50%。
操作水平：给料是否均匀、浓度是否稳定、截矿器是否及时调节，直接影响设备的实际通过能力。
Q：设备铭牌上的处理量为什么和实际相差很大？
A：铭牌处理量通常在理想条件下测得（标准矿石、给料均匀、新设备）。红土铬矿的黏性、含泥量、粒度分布都会使实际处理量下降。一般按铭牌值的70-85%作为设计依据。
Q：如何快速估算一条线的处理量？
A：找出流程中的瓶颈设备，它的处理量就是整条线的处理量。瓶颈通常是高频细筛或压滤机。先确定这两种设备的规格和台数，反算出整线能力，再匹配前后设备。
Q：提高处理量最有效的办法是什么？
A：解决瓶颈。先识别当前哪个设备负荷率最高（接近100%），针对性地增加该设备的规格或台数。盲目提高给料量，只会让瓶颈更堵。
Q：螺旋溜槽的处理量和哪些参数关系最大？
A：螺旋直径、圈数、横倾角、给矿浓度。直径越大处理量越大，圈数越多处理量越小（因停留时间长），横倾角越大处理量越大（流速快），浓度在30%左右时处理量最大。
Q：压滤机的处理量是固定值吗？
A：不是。压滤机的处理量取决于进料浓度、过滤压力、滤布状况、物料过滤性能。进料浓度从20%提高到40%，处理干矿量可增加一倍。给料泵压力从0.6MPa提到0.8MPa，处理量增加20-30%。
红土铬矿选矿设备处理量参数是选型设计的核心依据。给料设备按原矿最大块度和目标产能选型，洗矿设备按含泥量修正处理量，筛分设备注意糊筛的影响，重选设备根据粒级匹配合适的螺旋溜槽规格和数量，脱水设备用浓密机+压滤机组合，处理量必须前后匹配。
记住三个关键比值：
圆筒洗矿机长度（米）≈ 处理量（t/h）÷ 8 ~ 10
高频细筛台数 ≈ 处理量（t/h）÷ 15 ~ 20（0.5mm筛孔）
压滤机面积（㎡）≈ 精矿干矿量（t/h）× 40 ~ 60
用这些参数对照你的生产线，就能快速判断设备是否匹配、瓶颈在哪里、扩产需要换哪台设备。
