锡矿选矿自动化工艺流程PLC控制

锡矿选矿流程长、设备多、参数耦合强。磨矿浓度波动、浮选药剂添加不稳、重选给矿量忽大忽小，这些问题靠人工调节很难及时响应。PLC控制系统把破碎、磨矿、重选、浮选、脱水各环节的检测仪表和执行机构连起来，按设定逻辑自动调节，减少人为波动。本文围绕锡矿选矿自动化中PLC控制的展开，说清楚哪些环节需要自动化、PLC怎么配、检测仪表怎么选、控制逻辑怎么写、常见问题怎么处理。

锡矿选矿哪些环节需要自动化

锡矿选矿流程中，以下环节最适合优先实施自动化。

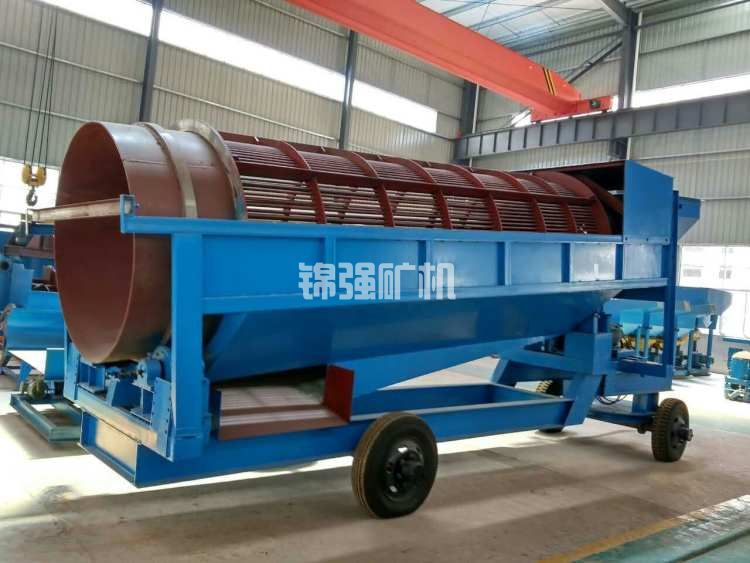

破碎筛分环节

破碎筛分的自动化重点是给矿量控制和破碎机排矿口调节。给矿量控制保证破碎机在满负荷状态下稳定运行，排矿口调节保证产品粒度稳定。检测仪表包括皮带秤、料位计、功率变送器。执行机构包括给矿机变频器、液压站。

磨矿分级环节

磨矿分级的自动化重点是磨矿浓度控制和分级粒度控制。磨矿浓度控制保证磨矿效率稳定，分级粒度控制保证选别给矿粒度稳定。检测仪表包括浓度计、流量计、粒度仪、功率变送器。执行机构包括给水阀、给矿机变频器、泵变频器。

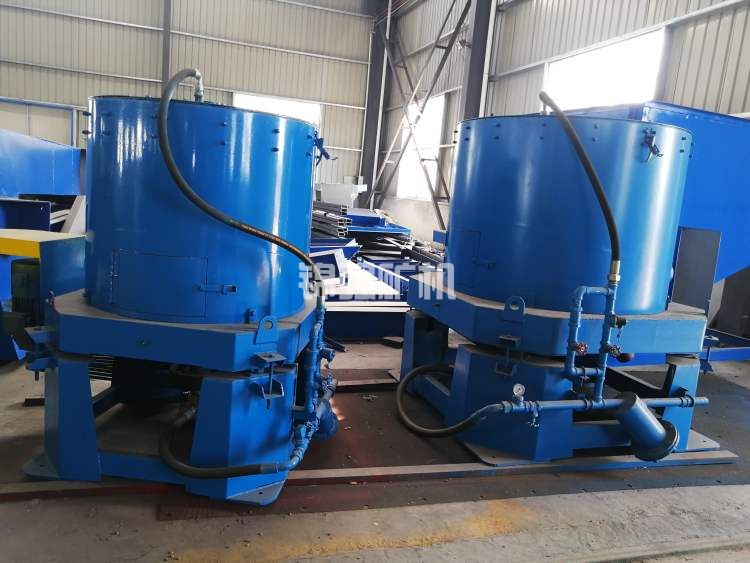

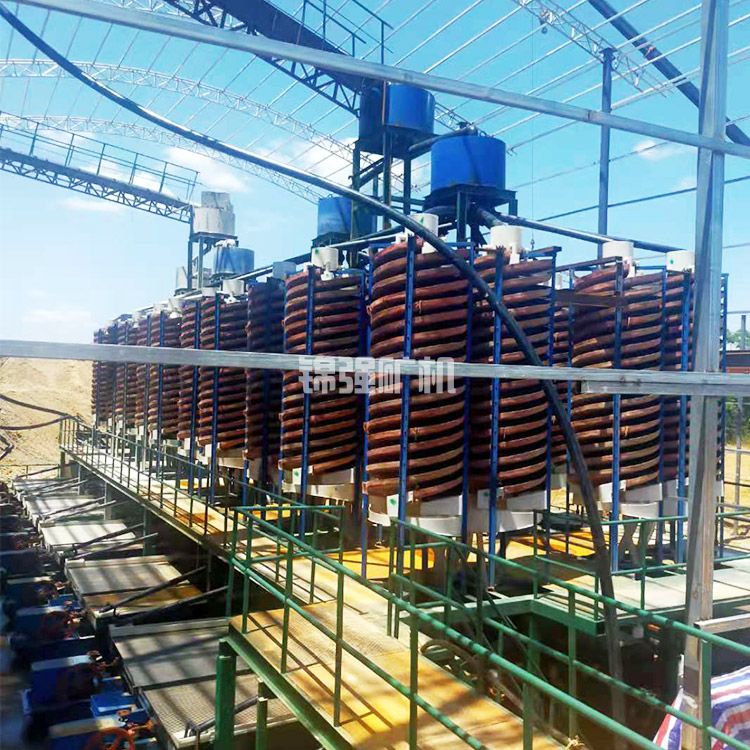

重选环节

重选的自动化重点是给矿量控制和冲程冲次调节。给矿量控制保证重选设备在最佳处理量下运行，冲程冲次调节保证分选效果稳定。检测仪表包括流量计、浓度计、位移传感器。执行机构包括给矿机变频器、电机变频器。

浮选环节

浮选的自动化重点是药剂添加控制、pH值控制和充气量控制。药剂添加控制保证药剂用量稳定，pH值控制保证浮选条件稳定，充气量控制保证泡沫状态稳定。检测仪表包括pH计、流量计、液位计、泡沫图像监测系统。执行机构包括加药泵变频器、加酸加碱阀、充气阀。

脱水环节

脱水的自动化重点是浓缩机底流浓度控制和压滤机运行控制。底流浓度控制保证浓缩机稳定运行，压滤机运行控制保证滤饼水分稳定。检测仪表包括浓度计、流量计、液位计、压力变送器。执行机构包括底流泵变频器、压滤机液压站、阀门。

PLC控制系统的硬件配置

锡矿选矿PLC控制系统的硬件包括PLC主机、输入输出模块、通讯模块、上位机、检测仪表和执行机构。

PLC主机

PLC主机是控制系统的核心，负责逻辑运算、数据处理和输出控制。锡矿选矿流程长、设备多，PLC主机通常选用中大型PLC，支持多机架扩展和冗余配置。主流品牌包括西门子S7-1500、施耐德M580、罗克韦尔ControlLogix。

输入输出模块

输入输出模块包括数字量输入模块、数字量输出模块、模拟量输入模块、模拟量输出模块。数字量输入模块接收按钮、限位开关、接触器辅助触点的信号。数字量输出模块控制接触器、电磁阀、指示灯。模拟量输入模块接收浓度计、流量计、pH计、压力变送器的信号。模拟量输出模块控制变频器、调节阀。

通讯模块

通讯模块负责PLC与上位机、PLC与变频器、PLC与检测仪表之间的通讯。常用通讯协议包括Profibus、Profinet、Modbus、Ethernet/IP。

上位机

上位机是操作人员与控制系统的人机界面。上位机运行组态软件，显示工艺流程画面、设备运行状态、检测仪表数值、报警信息。操作人员通过上位机设定参数、启停设备、查看历史数据。常用组态软件包括WinCC、InTouch、iFIX。

检测仪表

检测仪表是控制系统的眼睛。锡矿选矿常用的检测仪表包括浓度计、流量计、粒度仪、pH计、液位计、压力变送器、功率变送器、皮带秤、泡沫图像监测系统。

执行机构

执行机构是控制系统的手。锡矿选矿常用的执行机构包括给矿机变频器、泵变频器、加药泵变频器、给水阀、加酸加碱阀、充气阀、液压站。

关键控制回路

锡矿选矿PLC控制系统中，以下控制回路最关键。

磨矿浓度控制回路

磨矿浓度是磨矿效率的核心参数。浓度过高，矿浆黏度大，磨矿效率下降；浓度过低，处理量下降。磨矿浓度控制回路以浓度计为检测仪表，以给水阀为执行机构，采用PID控制。浓度设定值根据磨矿工艺要求确定，通常60%到75%。浓度计检测磨矿机排料浓度，PLC计算偏差，输出信号控制给水阀开度，调节给水量。

分级粒度控制回路

分级粒度是选别给矿粒度的核心参数。粒度过粗，锡石单体解离度不足；粒度过细，锡石过粉碎严重。分级粒度控制回路以粒度仪为检测仪表，以泵变频器为执行机构，采用PID控制。粒度设定值根据选别工艺要求确定，通常0.074到0.2毫米。粒度仪检测旋流器溢流粒度，PLC计算偏差，输出信号控制泵变频器频率，调节给矿压力，改变分级粒度。

浮选pH控制回路

pH值是浮选条件的核心参数。pH值过高或过低，捕收剂和抑制剂的效果都会受影响。浮选pH控制回路以pH计为检测仪表，以加酸加碱阀为执行机构，采用PID控制。pH设定值根据浮选工艺要求确定，通常6到8。pH计检测浮选槽内矿浆pH值，PLC计算偏差，输出信号控制加酸加碱阀开度，调节pH值。

浮选药剂添加控制回路

药剂添加量是浮选指标的核心参数。药剂添加量过大，精矿品位下降；药剂添加量过小，回收率下降。浮选药剂添加控制回路以流量计为检测仪表，以加药泵变频器为执行机构，采用比例控制。药剂添加量根据给矿量按比例调节，比例系数根据选矿试验确定。流量计检测给矿量，PLC计算药剂添加量，输出信号控制加药泵变频器频率。

浓缩机底流浓度控制回路

底流浓度是浓缩机运行的核心参数。底流浓度过低，压滤机处理量下降；底流浓度过高，浓缩机内料层升高，溢流浊度升高。浓缩机底流浓度控制回路以浓度计为检测仪表，以底流泵变频器为执行机构，采用PID控制。浓度设定值根据压滤机要求确定，通常50%到65%。浓度计检测底流浓度，PLC计算偏差，输出信号控制底流泵变频器频率，调节底流排放速度。

PLC控制系统的软件设计

PLC控制系统的软件包括下位机程序和上位机画面。

下位机程序

下位机程序包括主程序、子程序、中断程序和通讯程序。主程序负责循环扫描输入输出，调用子程序。子程序包括设备启停控制、PID控制、报警处理、联锁保护。中断程序负责处理高速计数和定时中断。通讯程序负责PLC与上位机、变频器、检测仪表之间的数据交换。

上位机画面

上位机画面包括工艺流程画面、设备控制画面、参数设定画面、报警画面、历史趋势画面。工艺流程画面显示整个选矿流程的设备运行状态和检测仪表数值。设备控制画面显示单台设备的启停按钮和运行参数。参数设定画面显示各控制回路的设定值和PID参数。报警画面显示当前报警和历史报警。历史趋势画面显示检测仪表数值的历史曲线。

常见问题

问：锡矿选矿自动化先从哪个环节开始？

答：先从磨矿分级环节开始。磨矿分级是选矿流程的核心，磨矿浓度和分级粒度直接影响选别指标。磨矿分级自动化投资不高，效果明显。

问：PLC控制系统需要多少人操作？

答：每班1到2人。1人负责中控室监控和参数调整，1人负责现场巡检和设备维护。自动化程度高的选厂可以减到1人。

问：PLC控制系统的投资大概多少？

答：以日处理500吨的选厂为例，PLC控制系统投资约80到200万元，包括PLC主机、输入输出模块、通讯模块、上位机、检测仪表、执行机构和软件。

问：检测仪表多久校准一次？

答：浓度计、流量计、pH计、粒度仪通常3到6个月校准一次。压力变送器、功率变送器、皮带秤通常6到12个月校准一次。校准由专业人员进行。

问：PLC控制系统出现故障怎么办？

答：先检查电源和通讯线路，再检查输入输出模块和检测仪表。如果PLC主机故障，切换到备用PLC。如果检测仪表故障，切换到手动控制。故障排除后，恢复自动控制。

问：PLC控制系统需要冗余配置吗？

答：看选厂规模和重要性。大型选厂和关键控制回路建议冗余配置，包括PLC主机冗余、通讯冗余、电源冗余。中小型选厂可以不冗余。

问：PLC控制系统和DCS有什么区别？

答：PLC适合逻辑控制和顺序控制，DCS适合模拟量控制和回路控制。锡矿选矿以逻辑控制和顺序控制为主，PLC更合适。部分选厂采用PLC加DCS混合配置。

问：PLC控制系统能不能远程监控？

答：可以。PLC控制系统通过以太网或无线网络连接远程监控中心，操作人员可以在远程监控中心查看运行状态和调整参数。远程监控需要配置VPN和防火墙。

问：PLC控制系统的软件需要定期升级吗？

答：需要。PLC编程软件和上位机组态软件需要定期升级，修复漏洞和增加功能。升级前需要备份程序和参数，升级后需要测试。

问：PLC控制系统的电缆怎么敷设？

答：动力电缆和控制电缆分开敷设，间距大于300毫米。控制电缆采用屏蔽电缆，屏蔽层单端接地。电缆敷设避免与高压电缆平行，减少电磁干扰。

问：PLC控制系统的接地怎么做？

答：PLC控制系统采用独立接地，接地电阻小于4欧姆。模拟量信号采用屏蔽接地，数字量信号采用公共接地。接地系统与防雷接地分开。

问：PLC控制系统的防雷怎么做？

答：PLC控制系统在电源进线和通讯进线设置防雷器。电源防雷器防止雷击过电压损坏PLC电源模块。通讯防雷器防止雷击过电压损坏通讯模块。

锡矿选矿自动化工艺流程中PLC控制的应用，核心是把检测仪表、执行机构和PLC主机连起来，按设定逻辑自动调节。磨矿浓度、分级粒度、浮选pH、药剂添加、浓缩机底流浓度是关键控制回路。PLC控制系统硬件包括PLC主机、输入输出模块、通讯模块、上位机、检测仪表和执行机构。软件包括下位机程序和上位机画面。把PLC控制系统配置好了，选矿流程的参数波动控制住，回收率和精矿品位才能稳定。
