在铬铁矿选矿项目规划阶段，占地面积是一个绕不开的问题。面积估少了，设备摆不下或者操作空间不足；面积估大了，征地费用增加、土地资源浪费。不同处理规模的选厂，占地面积差异很大。本文按照日处理100吨、200吨、500吨、1000吨四个规模档位，结合实际设备布局经验，给出铬铁矿选矿生产线占地面积的详细参考数据。
在给出具体数字之前，先了解哪些因素会影响占地面积，这样在规划时可以有针对性地优化。
工艺流程复杂度是首要因素。三段破碎比两段破碎占地更多，重磁联合工艺比重选单一工艺占地更多，增加磨矿和脱水环节也会显著增加面积。工艺流程越完整，占地越大。
设备选型也有影响。同样处理能力，圆锥破碎机比锤式破碎机占地小但高度高；浓缩机直径越大占地面积越大；皮带输送机长度直接影响厂房跨度。
场地地形和布局方式同样关键。平地布局比阶梯布局占地更大，因为设备之间需要更长的输送皮带。利用地形高差可以实现物料自流，减少皮带长度，节约用地。
操作和维护空间容易被忽视。设备之间需要留出检修通道，球磨机两侧需要留出换衬板的空间，浓缩机周围需要环行通道。这些空间不能省，否则设备无法正常维护。
日处理100吨是小型选厂的常见规模，工艺路线通常选择两段破碎加一段磨矿加重选。
推荐工艺：两段破碎+一段闭路磨矿+螺旋溜槽粗选+摇床精选
设备配置简要：
粗碎：PE-400×600颚式破碎机
细碎：PC-800×600锤式破碎机
筛分：3YK-1545振动筛
磨矿：MQG-1530球磨机
分级：FG-12螺旋分级机
重选：BL-1500螺旋溜槽6台，6S-4500摇床2台
脱水：精矿沉淀池
设备基础占地：
原矿堆场：100-150平方米
破碎筛分区：80-100平方米
磨矿分级区：60-80平方米
重选区：100-120平方米
精矿脱水区：40-50平方米
尾矿暂存区：50-60平方米
设备基础小计：430-560平方米
操作维护通道和间距：
设备之间间距：1.5-2.5米
主通道宽度：2.5-3米
球磨机两侧操作空间：各2-2.5米
皮带输送机两侧通道：各1-1.5米
通道面积约占设备基础面积的40%-50%，约170-280平方米
辅助设施用地：
配电室：20-30平方米
维修间及备件库：30-40平方米
简易化验室：15-20平方米
办公室及值班室：30-40平方米
卫生间及洗浴：15-20平方米
辅助设施小计：110-150平方米
日处理100吨选厂总占地：约700-1000平方米
紧凑布局可以控制在700平方米左右，标准布局约850平方米，宽松布局约1000平方米。
日处理200吨是小型选厂中较大的规模，工艺路线更加完整，通常采用三段破碎加一段磨矿加重磁联合选别。
推荐工艺：三段破碎+一段闭路磨矿+螺旋溜槽粗选+摇床精选+磁选扫选
设备配置简要：
粗碎：PE-500×750颚式破碎机
中碎：PYB-900圆锥破碎机
细碎：PYD-900圆锥破碎机
筛分：2YK-1848振动筛
磨矿：MQG-1830或MQG-2130球磨机
分级：2FG-15双螺旋分级机
重选：BL-1500螺旋溜槽10-12台，6S-4500摇床4-6台
磁选：CTB-918湿式磁选机2台
脱水：NZ-6精矿浓缩机，小型过滤机
设备基础占地：
原矿堆场：150-200平方米
破碎筛分区：150-200平方米
磨矿分级区：100-130平方米
重选区：180-220平方米
磁选区：40-50平方米
精矿脱水区：60-80平方米
尾矿暂存区：80-100平方米
设备基础小计：760-980平方米
操作维护通道和间距：
通道面积约占设备基础面积的40%-50%，约300-490平方米
辅助设施用地：
配电室：30-40平方米
维修间及备件库：40-50平方米
化验室：20-25平方米
办公室及值班室：40-50平方米
卫生间及洗浴：20-25平方米
职工更衣室：20-25平方米
辅助设施小计：170-215平方米
日处理200吨选厂总占地：约1200-1700平方米
紧凑布局约1200平方米，标准布局约1500平方米，宽松布局约1700平方米。
日处理500吨是中型选厂，工艺流程完整，设备数量多，需要较大的场地。
推荐工艺：三段破碎闭路+一段闭路磨矿+螺旋溜槽粗选扫选+摇床精选+磁选扫选+精矿脱水+尾矿浓缩
设备配置简要：
粗碎：PE-600×900颚式破碎机
中碎：PYB-1200圆锥破碎机
细碎：PYD-1200圆锥破碎机或PYD-1300
筛分：3YK-1860圆振动筛
磨矿：MQG-2430或MQG-2736球磨机
分级：2FG-20双螺旋分级机或旋流器组
重选：BL-1500螺旋溜槽16-20台，6S-4500摇床8-10台
磁选：CTB-1024湿式磁选机3-4台
脱水：NZ-9或NZ-12精矿浓缩机，陶瓷过滤机或圆盘过滤机
尾矿：NZ-15尾矿浓缩机
设备基础占地：
原矿堆场：300-450平方米
破碎筛分区：300-400平方米
磨矿分级区：180-250平方米
重选区：350-450平方米
磁选区：60-80平方米
精矿脱水区：100-150平方米
尾矿浓缩区：150-200平方米（含浓缩池）
设备基础小计：1440-1980平方米
操作维护通道和间距：
通道面积约占设备基础面积的35%-45%，约500-890平方米
辅助设施用地：
配电室：50-70平方米
维修车间及备件库：60-80平方米
化验室：30-40平方米
办公楼：150-200平方米
职工宿舍及食堂：200-300平方米
卫生间、洗浴、更衣：40-60平方米
机修及工具库：40-50平方米
辅助设施小计：570-800平方米
厂区道路及堆场：
厂区主干道：4-6米宽
精矿堆场：200-300平方米
尾矿干排堆场（如适用）：300-500平方米
药剂库：30-40平方米
日处理500吨选厂总占地：约2500-3600平方米
紧凑布局约2500-2800平方米，标准布局约3000-3300平方米，宽松布局约3500-3600平方米。
日处理1000吨是中型偏大的规模，年处理30万吨。设备规格大，对场地要求较高。
推荐工艺：三段破碎闭路+一段或两段闭路磨矿+重磁联合选别+完整脱水系统
设备配置简要：
粗碎：PE-750×1060或PE-900×1200颚式破碎机
中碎：PYB-1750圆锥破碎机
细碎：PYD-1750圆锥破碎机或液压圆锥破
筛分：2YK-2160或3YK-2160振动筛
磨矿：MQG-3245球磨机或2台MQG-2736并联
分级：2FG-24双螺旋分级机或旋流器组
重选：BL-1500螺旋溜槽20-24台，6S-4500摇床10-12台
磁选：CTB-1024磁选机4-6台
脱水：NZ-15精矿浓缩机，TT-60陶瓷过滤机
尾矿：NZ-20尾矿浓缩机
设备基础占地：
原矿堆场：500-800平方米
破碎筛分区：500-700平方米
磨矿分级区：300-450平方米
重选区：500-700平方米
磁选区：100-150平方米
精矿脱水区：150-200平方米
尾矿浓缩区：250-350平方米
设备基础小计：2300-3350平方米
操作维护通道和间距：
通道面积约占设备基础面积的35%-45%，约800-1500平方米
辅助设施用地：
配电室：80-100平方米
维修车间及备件库：100-150平方米
化验室：40-50平方米
办公楼：250-350平方米
职工宿舍及食堂：400-600平方米
卫生间、洗浴、更衣：60-80平方米
机修及工具库：60-80平方米
辅助设施小计：990-1410平方米
厂区道路及堆场：
厂区主干道：6-8米宽
精矿堆场：400-600平方米
尾矿干排堆场（如适用）：500-800平方米
药剂库：40-50平方米
地磅及门卫：30-40平方米
日处理1000吨选厂总占地：约4000-6000平方米
紧凑布局约4000-4500平方米，标准布局约5000-5500平方米，宽松布局约6000平方米。
| 规模 | 设备基础 | 通道间距 | 辅助设施 | 道路堆场 | 总面积 |
|---|---|---|---|---|---|
| 100吨/日 | 430-560 | 170-280 | 110-150 | 计入辅助 | 700-1000 |
| 200吨/日 | 760-980 | 300-490 | 170-215 | 计入辅助 | 1200-1700 |
| 500吨/日 | 1440-1980 | 500-890 | 570-800 | 见上文 | 2500-3600 |
| 1000吨/日 | 2300-3350 | 800-1500 | 990-1410 | 见上文 | 4000-6000 |
注：以上为平地布局的参考值。如果利用地形高差采用阶梯布局，总面积可缩减15%-25%。
了解每个功能区的具体尺寸，有助于规划时更精确地分配场地。
原矿堆场
原矿堆场需要满足5-7天的原矿储存量。以1000吨/日规模、原矿松散密度1.8吨/立方米、堆高3米计算，5天储量5000吨，体积约2780立方米，占地约930平方米。实际取500-800平方米是考虑到原矿连续运入，不需要全部储存。

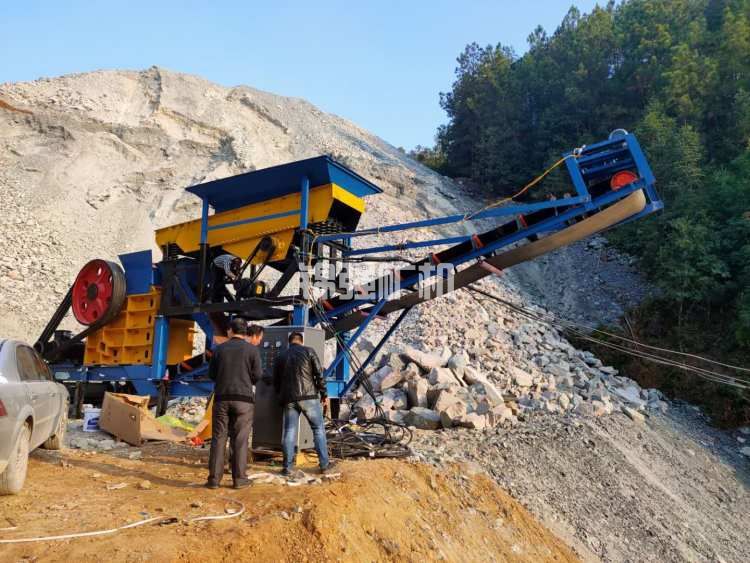

破碎车间
颚式破碎机基础尺寸约3×2米，加上给料机和排料口，占地约15-20平方米。但破碎机需要操作平台和检修空间，车间实际占地50-80平方米。中细碎和筛分同样需要较大空间，一台振动筛基础约4×2米，加上周边通道，占地约30-40平方米。
磨矿车间

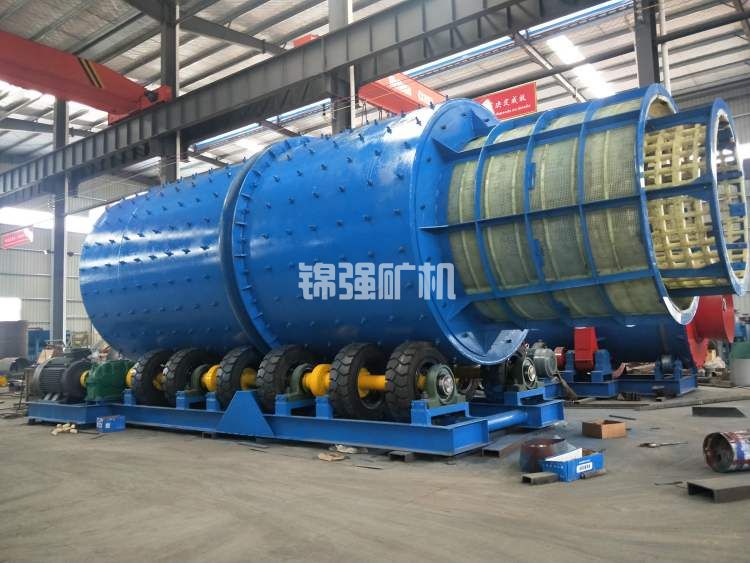

球磨机是占地面积最大的单台设备。MQG-3245球磨机筒体长4.5米，加上两端基础和传动装置，总长超过8米，宽度约5米，基础占地约40平方米。加上电机、减速机、给料装置，设备区占地约60-80平方米。分级机是长条形设备，2FG-24总长约12米，宽度约3米，占地约36平方米。磨矿车间总面积通常控制在300-450平方米。
重选车间

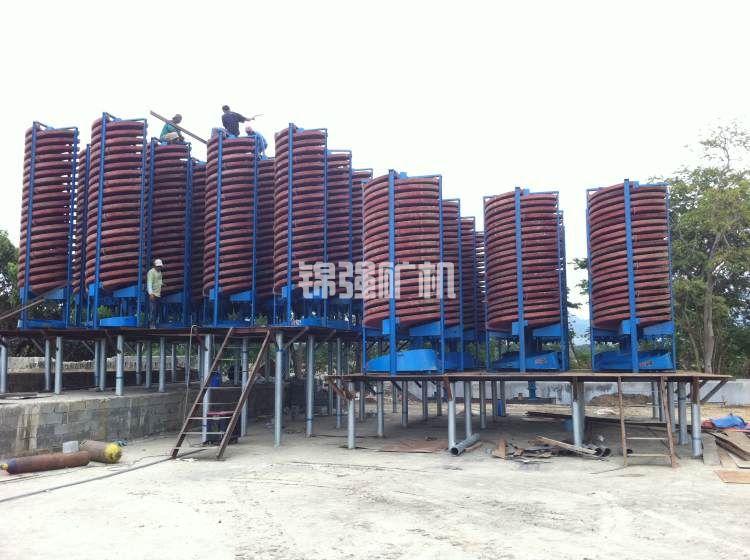

螺旋溜槽虽然单台占地小（直径1.5米），但需要按矩阵排列。20台螺旋溜槽按4×5排列，每台间距1.8-2米，占地约200-250平方米。加上矿浆分配器、管道和操作通道，总面积350-450平方米是合理的。

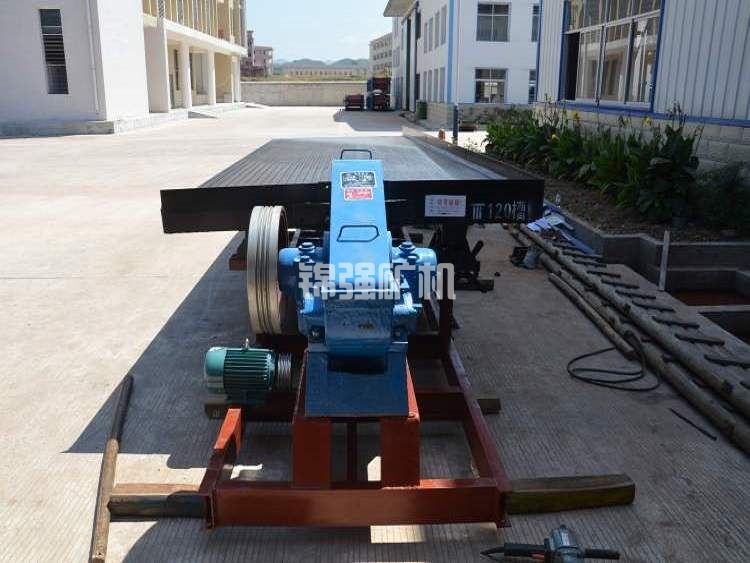

摇床车间也类似，每台摇床床面尺寸4.5×1.85米，加上操作间距，单台占地约10-12平方米，10台摇床占地100-120平方米。
脱水车间
浓缩机直径从6米到20米不等。NZ-20直径20米，仅浓缩池就占地314平方米，加上周围环行通道（宽2-3米），总占地约450-500平方米。过滤机房相对紧凑，60平方米陶瓷过滤机主机占地约20-25平方米，加上配套真空泵、空压机，车间面积60-80平方米。
在相同规模下，合理的布局可以节省15%-25%的占地面积。
利用地形高差
如果场地有天然坡度，可以将破碎、磨矿、选别按高程从上到下布置。原矿堆放在最高处，破碎在其下方，磨矿再往下，选别在最低处。物料靠重力自流，减少皮带输送机长度，设备布置更紧凑。
共用操作平台
破碎筛分车间的多层平台可以同时服务于多台设备。球磨机的操作平台可以与分级机平台连通。重选车间的螺旋溜槽平台上方可以布置矿浆分配器，充分利用垂直空间。
合理规划通道
并非所有区域都需要宽通道。主通道（人员通行、小型设备进出）宽度2.5-3米即可，次通道（仅操作、巡检）宽度1.2-1.5米足够。只在一侧留出大件设备检修通道，另一侧可以紧贴布置。
辅助设施集中布置
配电室、维修间、备件库、化验室集中布置在厂区一侧，可以减少道路和管线长度，也有利于管理。办公楼和生活设施可以布置在厂区主导风向的上风向，远离粉尘和噪音源。
平地布局
平地布局是最常见的形式，设备分布在一个水平面上。优点是施工简单、运输方便、操作直观。缺点是物料需要皮带输送机多次转运，占地较大。日处理500吨平地布局约需3000-3500平方米。
阶梯布局
利用5-10米的高差将厂区分成2-3个台阶。粗碎和筛分在上台阶，磨矿在中台阶，选别和脱水在下台阶。物料自流或短皮带转运，占地可节省20%左右。日处理500吨阶梯布局约需2400-2800平方米。
山坡布局
在山坡上沿等高线布置，将破碎、磨矿、选别分别布置在不同高度。物料基本靠自流，皮带输送机很少，占地最小。但施工难度大、土方量大、运行管理不便。日处理500吨山坡布局约需2000-2500平方米。
对于初步规划，可以使用以下快速估算公式：
原矿堆场面积(m²)=日处理量(吨)×5天×松散密度系数0.3
例：500吨/日×5×0.3=750m²（范围500-800m²）
设备及厂房面积(m²)=日处理量(吨)×3-5
例：500吨/日×4=2000m²（范围1500-2500m²）
辅助设施面积(m²)=日处理量(吨)×0.6-1
例：500吨/日×0.8=400m²（范围300-500m²）
总占地面积(m²)=日处理量(吨)×4-7
例：500吨/日×5.5=2750m²（范围2000-3500m²）
这个速查公式适用于平地布局的中等复杂度流程。实际用地需要根据具体情况进行调整。
铬铁矿选矿生产线的占地面积与处理规模呈正比，但并非严格的线性关系。日处理100吨选厂占地约700-1000平方米，200吨约1200-1700平方米，500吨约2500-3600平方米，1000吨约4000-6000平方米。
同一个规模下，占地差异主要来自工艺流程完整性、设备选型、布局方式和地形条件。三段破碎比重两段破碎占地多20%-30%，重磁联合比重选单一占地多15%-25%，平地布局比阶梯布局占地多15%-25%。
在项目规划阶段，建议按上述中值范围预留用地，同时通过优化布局、利用高差、集中布置辅助设施等方式控制实际占地面积。选厂建成后如果发现面积有余，可以用于绿化或扩建预留；如果面积不足，后期的改造和扩容将非常被动。一次性把地留够，是最稳妥的做法。
