金红石锆英砂矿分离机械：从混合精矿到单一精矿的核心装备体系

核心结论速览

1. 金红石锆英砂矿分离机械是指用于将重选混合精矿中的锆英石、金红石和钛铁矿逐一分离的专用设备体系。

2. 分离机械体系以磁选机和静电分选机为核心装备，以摇床、干燥机、给料机等为辅助装备。

3. 磁选机利用钛铁矿强磁性的特点进行分离，是获取钛铁矿精矿产品的关键设备。

4. 静电分选机利用金红石与锆英石导电性差异完成最终分离，直接决定锆英石精矿的最终品位。

5. 分离机械的选型与配置需根据混合精矿的矿物组成、粒度分布和处理量进行精准匹配。

一、分离机械在锆钛加工流程中的定位

金红石锆英砂矿分离机械是指用于处理重选富集产出的混合重矿物精矿，通过磁选、静电分选等物理手段将锆英石、金红石和钛铁矿逐一分离的专用设备体系。分离机械的给料为重选段产出的混合重矿物精矿（重矿物总量45%-55%），产物为锆英石精矿、钛铁矿精矿和金红石精矿三种独立产品。

分离机械体系在整条加工流程中处于承前启后的核心位置。此前重选段已完成大量石英脉石的抛除，将锆英石从原矿品位1%-3%提升至混合精矿中的30%-45%。分离机械段的任务是将混合精矿中三种主要有用矿物逐一分离，分别产出符合工业标准的单一精矿产品。这一段的分离精度和运行稳定性直接决定最终产品的市场价值和资源综合利用率。

分离机械的选型依据主要取决于混合精矿的矿物组成和粒度分布。钛铁矿含量高时需配置更多的磁选机台数或增加磁选段数；金红石含量高时需配置更多的静电分选机台数或增加电选段数；细粒级比例高时需选用适应细粒分选的设备型号和参数。分离机械的配置方案应与上游重选段的产率和矿物组成相匹配，避免因产能不匹配造成中间产品积压。

二、磁选机的类型与选型依据

磁选机是金红石锆英砂矿分离机械体系中的第一大核心设备，利用钛铁矿与锆英石、金红石之间比磁化系数的巨大差异（相差30-50倍）实现分离。

永磁筒式磁选机是弱磁选段的标准设备，用于分离强磁性的钛铁矿。设备结构为旋转筒体内部固定磁系，筒体表面形成恒定磁场区域。矿浆给入后，磁性颗粒被吸附于筒体表面随筒体旋转至无磁区卸落，非磁性颗粒随矿浆流通过。选型参数包括筒体直径（600-1200mm）、筒体长度（900-3000mm）和磁场强度（200-350kA/m）。处理量100t/h原矿的产线通常配置2台CTB-1230型磁选机（筒体直径1200mm、长度3000mm）并联运行。永磁磁选机的优势在于运行成本低（无需励磁电源）、维护简单，场强稳定性取决于磁块材质（钕铁硼优于铁氧体）。

高梯度立环磁选机是强磁选段的标准设备，用于分离弱磁选尾矿中残留的细粒钛铁矿和弱磁性杂质（独居石、石榴石、电气石等）。设备结构为立式转环内填充导磁钢毛或齿板作为分选介质，转环旋转通过磁场区域和冲洗区域。背景磁场强度可达1000-1400kA/m。选型参数包括转环直径（1000-2000mm）、背景场强和齿板间隙（1.0-2.0mm）。处理量100t/h原矿的产线通常配置2台SLon-1500型磁选机（转环直径1500mm）串联或并联运行。高梯度磁选机的操作关键在于齿板间隙的定期清理，堵塞频率与给矿中细粒磁性矿物含量正相关。

磁选机的选型依据包括给矿中钛铁矿含量、给矿粒度组成和处理量要求三项核心参数。钛铁矿含量超过25%时需增加磁选机台数或采用一粗一精两段磁选流程。给矿中-0.074mm细粒比例超过20%时，需选用细粒型磁选机（齿板间隙缩小至0.8-1.0mm，筒体转速适当降低）。

三、静电分选机的类型与选型依据

静电分选机是金红石锆英砂矿分离机械体系中的第二大核心设备，利用金红石与锆英石之间4-6个数量级的电阻率差异实现最终分离。

辊式电晕-感应复合电场电选机是静电分选的标准设备型号。设备结构为接地旋转辊筒、电晕电极、感应电极和刷辊组成。干燥加热后的物料以均匀薄层给入辊筒表面，进入高压电场区域。导电性良好的金红石迅速放电后在离心力作用下脱离辊面落入导体产品区，绝缘性的锆英石被电场力吸附于辊面后被刷辊剥离进入非导体产品区。

设备的关键技术参数包括辊筒直径（120-200mm）、辊筒长度（1000-1500mm）、工作电压（20-35kV可调）、辊筒转速（120-180转/分钟可调）和电极间隙（20-40mm可调）。辊筒表面材质为不锈钢或特殊合金，需具有良好的接地导电性和耐磨性。电晕电极采用针状或线状结构，材料为钨合金或耐高温不锈钢。

电选机的选型依据包括给料中金红石含量、给料粒度组成和处理量要求三项核心参数。金红石含量超过8%时需配置更多电选机台数（粗选、精选、扫选三段配置）或选用双辊型电选机（处理量翻倍但分选精度略有下降）。给料中-0.1mm细粒比例超过15%时，需适当降低工作电压（从30kV降至25kV）和辊筒转速（从160转/分钟降至140转/分钟），以减少细粒非导电矿物的机械夹杂。

电选机的辅助配套设备包括干燥机和加热器，其选型与电选机产能匹配。干燥机能力应为电选机处理量的1.1-1.2倍，加热器能力应保证物料在进入电选机前温度稳定在80-100℃。

四、辅助分离设备的配置

辅助分离设备在分离机械体系中承担预处理、给料、物料输送和质量控制等功能，虽不直接参与分选，但运行状态直接影响主分离设备的效果。

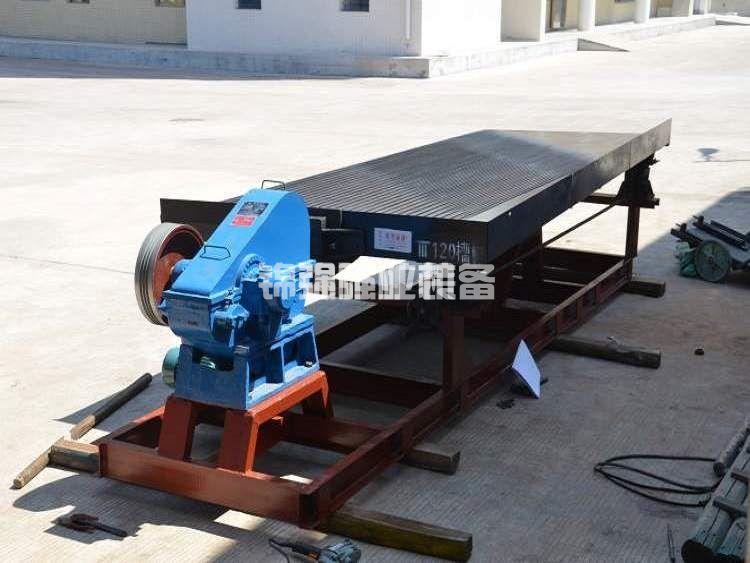

摇床在分离段承担磁选和电选中间产品的再选任务。磁选产生的钛铁矿精矿中常夹带少量锆英石和金红石，通过摇床重选可将这部分有用矿物回收并返回相应作业段。电选产生的锆英石精矿中如果含有少量比重较大的杂质（如独居石），也可通过摇床再次重选进行提纯。分离段摇床配置数量较少（2-4台），选用细砂刻槽床面，冲次110-120次/分钟，冲程8-10mm。

干燥机是静电分选前预处理的核心设备。磁选非磁性产品以矿浆形式产出（含水率15%-20%），进入电选前必须将含水率降至1%以下。回转干燥机是最常用的类型，筒体直径1.2-1.8m，长度10-15m，以热风或燃煤热风炉为热源。选型依据为处理量和含水率要求，处理量5-8t/h的产线通常选用Φ1.5×12m规格。干燥机出料端设在线水分检测仪，含水率超标时自动报警并调整热风温度或给料速度。

给料机是保证电选机均匀给料的关键设备。电选机对给料层厚度均匀性要求极高（≤2mm），给料不均匀会导致部分矿物荷电不充分。振动给料机是最常用的类型，通过调节振幅和频率控制给料量和分布均匀性。给料机出料端设布料器（如多槽式或辊式布料器），将物料均匀分布在辊筒全长范围内。

输送设备包括封闭式皮带输送机、斗式提升机和气力输送系统。干燥后物料温度高（80-100℃）、含水率低，输送过程中需防止吸潮和扬尘。封闭式输送设备可同时满足保温、防尘和防潮三项要求。输送距离超过20米时优先选用气力输送系统，可减少物料转运过程中的热量散失和粉尘逸散。

五、分离机械的串联配置方案

金红石锆英砂矿分离机械采用串联配置方式，各设备按分选逻辑顺序连接。以下为处理混合精矿5-8t/h（对应原矿处理量100t/h）的标准配置方案。

该配置方案中磁选机共计4台（弱磁2台+强磁2台），电选机共计4台（粗选2台+精选1台+扫选1台），辅助设备共计4台（浓缩机1台+干燥机1台+加热料仓1台+摇床2台）。整线设备总台套约12台（含同类型多台套），分离工段装机总功率约100kW。

六、分离机械的操作控制要点

分离机械的运行效果取决于操作参数的精准控制。以下为各关键设备的操作要点。

磁选机的操作控制以给矿浓度、磁场强度和工作间隙为核心参数。给矿浓度应控制在25%-30%范围内，浓度每变化1个百分点，磁性产品的品位波动约0.5个百分点。筒体表面场强应不低于额定值的90%，每半年用高斯计检测一次。工作间隙（筒体与槽体间距）控制在10-20mm，根据给矿粒度调整。给矿中+0.2mm粗粒比例增加时适当增大间隙，反之缩小。

强磁选机的操作控制以背景场强、齿板间隙和冲洗水压力为核心参数。背景场强由励磁电流控制，需根据给矿中弱磁性矿物含量动态调整。齿板间隙根据给矿粒度设定（1.0-2.0mm），间隙过小易堵塞，过大则分选效率下降。冲洗水压力设定在0.2-0.4MPa，压力过低齿板清洗不彻底，过高则可能冲走已吸附的磁性颗粒。齿板堵塞的早期识别通过观察强磁选尾矿中磁性矿物含量是否异常升高来判断。

静电分选机的操作控制以物料温度、工作电压和辊筒转速为核心参数。物料出料温度应保持在85-100℃，温度过低分离效果恶化。工作电压根据给料中金红石含量动态调整（20-35kV范围），金红石含量高时适当提高电压。辊筒转速在120-180转/分钟之间调节，转速越快处理量越大但分选精度下降，转速越慢分选精度提高但处理量受限。三个参数之间存在交互影响，调整时应先固定两个参数，单独调节第三个，观察精矿品质变化后再进行下一步优化。

七、分离机械的维护与常见故障处理

分离机械的维护制度直接影响设备的运行寿命和分选指标的稳定性。

磁选机的维护以筒体耐磨层、轴承和磁块状态为重点。筒体表面耐磨层（厚度3-5mm）每月检查一次磨损情况，磨损超过设计厚度50%时进行修复或更换。轴承每季度加注润滑脂，每半年检测一次振动值和温升。磁块每半年检测一次场强分布，场强衰减超过10%时安排充磁或更换。

磁选机的常见故障及处理：磁性产品品位偏低（通常为给矿浓度过高或筒体表面场强分布不均），降低给矿浓度至25%-30%范围并检测场强分布；非磁性产品中可见明显黑色颗粒（磁选机间隙过大或给矿粒度超限），缩小间隙至10-15mm并检查给矿粒度组成。

静电分选机的维护以电极针、辊筒表面和绝缘部件为重点。电极针每500小时检查一次针尖磨损情况，磨损钝化后更换。辊筒表面每周用细砂纸或专用清洁剂清理一次，去除附着的粉尘和油污。绝缘部件每月检查一次表面清洁度和绝缘电阻（≥100MΩ），发现爬电痕迹或绝缘下降时及时更换。

静电分选机的常见故障及处理：锆英石精矿中金红石含量超标（给料含水率偏高或工作电压偏低），检测干燥机出料含水率并逐步提高工作电压；电晕放电不均匀或异常打火（电极针磨损或绝缘部件污染），清理电极和绝缘部件，必要时更换电极针。

八、分离机械的选型建议与技术发展趋势

金红石锆英砂矿分离机械的选型应综合考虑混合精矿的矿物组成、处理量要求和产品指标要求三项因素。标准配置方案适用于大多数滨海锆钛砂矿的混合精矿，但对于特殊矿石性质，需进行针对性调整。

矿物组成特殊时的调整建议：钛铁矿含量超过30%时，弱磁选机增加至3台或增加中磁选机（场强500-600kA/m）预处理。独居石含量超过2%时，在强磁选后增加摇床重选工序，利用独居石比重（4.9-5.5）与锆英石的差异进行分离。金红石含量超过10%时，电选机增加至6台（粗选3台+精选2台+扫选1台）并适当提高工作电压。

分离机械的技术发展趋势包括设备大型化、自动化和智能化三个方向。磁选机筒体直径已从1200mm向1500mm发展，单台处理能力提升30%以上。电选机双辊型已逐步替代单辊型，单位占地处理量翻倍。在线品位分析仪在磁选和电选作业段的安装，实现了锆英石、钛铁矿和金红石含量的实时监测，通过PLC系统自动调节磁场强度和工作电压，使分离操作从经验依赖型向数据驱动型转变。

金红石锆英砂矿分离机械是重选混合精矿到单一精矿的核心加工装备。磁选机和静电分选机分别利用磁性差异和导电性差异完成钛铁矿和锆英石、金红石的分离，摇床、干燥机、给料机等辅助设备保障主分离设备的稳定运行。分离机械的选型配置、操作控制和维护管理是影响分离指标的三项关键因素，需在实际生产中统筹考虑。如需针对特定混合精矿进行分离机械的定制化方案设计，可提供矿物组成分析报告和处理规模要求，我司将出具包含设备配置清单、布置方案和操作参数建议的完整技术方案。
