金红石重砂重力磁选静电联合选矿工艺方案：金红石重砂联合分选技术流程设计

金红石是自然界中二氧化钛纯度最高的天然矿物，是生产氯化法钛白粉和海绵钛的优质原料。与钛铁矿不同，金红石无需复杂的化学提纯即可直接进入氯化炉，价值高出数倍。但金红石在海滨砂矿和河流砂矿中的含量通常很低，且与锆石、钛铁矿、独居石等多种重矿物共生，单一的选矿方法难以高效回收。将重力选矿、磁选和静电选（电选）有机结合，形成联合分选技术流程，是当前处理金红石重砂最成熟、最经济的工艺路线。本文系统解析重力-磁选-静电联合工艺的设计逻辑、设备配置、流程结构和操作要点。

金红石重砂的矿物特征与分选逻辑

金红石重砂通常来自海滨砂矿或河流砂矿的重选粗精矿，其中金红石含量一般为5-20%，其余为锆石、钛铁矿、白钛石、独居石、石榴石、石英等。这些矿物的物理性质差异为联合分选提供了依据。

从表中可以看出，三种主要矿物性质差异明显：钛铁矿有中等磁性，可以用磁选分离；锆石不导电，金红石导电，可以用电选分离。这是重力-磁选-静电联合工艺的物理基础。但单一性质差异往往不足以实现彻底分离——例如金红石和锆石的密度非常接近，重选无法分开；金红石和某些钛铁矿的磁性也有重叠，磁选难以完全分离。因此需要多种方法协同作用。

金红石重砂联合分选技术流程设计的核心逻辑是：重选负责预富集和抛尾，磁选负责按磁性分组，静电选负责最终分离导电与非导电矿物。三者按“先粗后精、先简后繁”的顺序组织，让每种方法在自己最擅长的环节发挥作用。

工艺流程总体设计

完整的联合分选技术流程通常包括以下八个环节：原料预处理、重选预富集、干燥、分级、弱磁选、强磁选、静电选、重选提纯（可选）。

第一阶段：原料预处理

金红石重砂来自上游粗选厂，可能含有少量粗粒杂物和残留细泥。首先通过振动筛去除+0.5mm的粗粒（主要为连生体和杂质），再经水力旋流器或脱泥斗去除-0.045mm的矿泥。脱泥效率应达到85%以上，细泥会包裹矿物表面，严重影响后续静电选的效果。

第二阶段：重选预富集

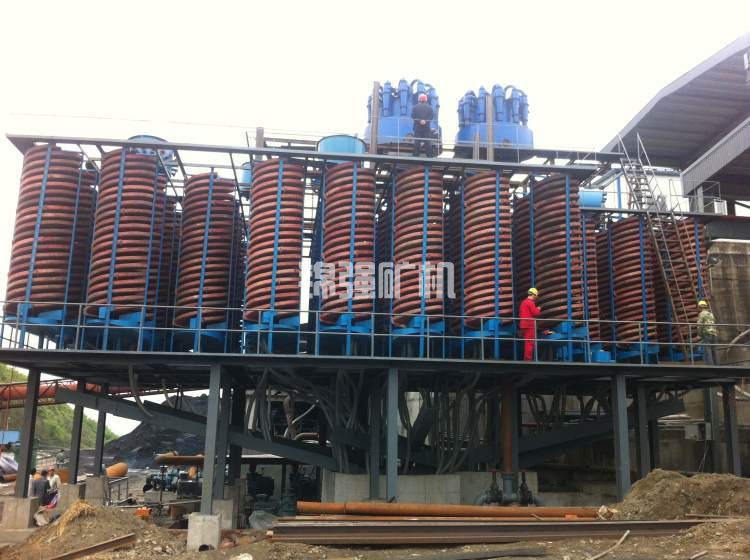

如果原料品位较低（金红石含量<10%），建议在磁选和静电选之前增加一段重选预富集。螺旋溜槽或摇床可以将金红石含量从5-10%提升至15-25%，同时抛除大量石英、长石等轻质脉石，减轻后续设备的负荷。

重选预富集的尾矿可以直接丢弃，精矿进入下一环节。对于品位较高的原料（金红石>15%），可以省略这一阶段。

第三阶段：干燥

磁选和静电选对物料水分极为敏感。湿式重选产出的精矿含水率通常在20-40%，必须干燥至0.5%以下。回转烘干机是最常用的设备，热风温度控制在150-200℃，出料温度60-80℃。干燥温度不宜过高，避免金红石表面氧化变色。

干燥工序是能耗的主要环节之一，每吨物料干燥成本约20-40元。采用余热回收或流化床干燥技术可以降低能耗15-25%。

第四阶段：分级

干燥后的物料需要按粒度分级，通常分成+0.2mm、0.1-0.2mm、-0.1mm三个粒级，分别进入不同的分选设备。分级的原因是磁选和静电选的最佳工作粒度范围是0.1-0.3mm，超出此范围的物料分选效果显著下降。分级设备采用高频振动筛，多层筛网可以一次分出多个粒级。

第五阶段：弱磁选

分级后的物料首先进入弱磁选机，磁场强度1000-2000高斯。这一步的目的是去除强磁性的磁铁矿和部分钛铁矿。磁铁矿会干扰后续静电选，必须先行去除。弱磁选产出的磁性产品可作为铁精矿副产品。

第六阶段：强磁选

弱磁选尾矿进入强磁选机，磁场强度8000-12000高斯。这一步的目的是分离中等磁性的钛铁矿和部分石榴石。强磁选产出的磁性产品为钛铁矿精矿，非磁性产品为金红石、锆石、白钛石、独居石等的混合物。

强磁选的场强选择需要谨慎。场强过低时部分钛铁矿进入非磁性产品，增加后续静电选的负荷；场强过高时金红石和锆石可能被机械夹杂带入磁性产品，造成损失。最佳场强应通过试验确定，通常在10000高斯左右。

第七阶段：静电选

强磁选的非磁性产品进入静电选工序。这是分离金红石和锆石的核心环节。金红石是导体，在高压电场中会被电极吸引，落入导体产品斗；锆石是非导体，随转鼓旋转落入非导体产品斗。

静电选前需要将物料加热至80-120℃。加热的作用是去除矿物表面吸附的水分子，恢复金红石的导电性。加热设备可以是电热烘箱或燃气加热器，与干燥工序合并设置可以减少设备投资。

静电选通常采用2-3台串联作业。第一台为粗选，产出金红石粗精矿和锆石粗精矿；第二台对金红石粗精矿进行精选，产出最终金红石精矿；第三台对锆石粗精矿进行扫选，回收其中的残余金红石。典型的操作电压为2.5-3.5万伏，电极间距根据给矿粒度调整。

第八阶段：重选提纯（可选）

如果静电选产出的金红石精矿中含有与金红石密度接近的杂质（如白钛石），或者需要生产超高品位金红石（TiO₂>95%），可以增设摇床重选工序。摇床利用密度差异，将金红石（密度4.2-4.3）与白钛石（密度3.8-4.2）分离，可使金红石品位再提升2-5个百分点。

全流程设备配置方案

以处理金红石重砂2吨/小时（约年处理1.5万吨）的中型项目为例，主要设备配置如下：

技术参数控制要点

干燥温度与水分控制

干燥后物料水分应低于0.5%，这是静电选能够正常工作的前提。水分检测可以采用快速水分测定仪，每30分钟检测一次。如果水分超标，应检查烘干机的热风温度和出料温度，必要时降低给料量。干燥温度不宜超过200℃，过高的温度会使金红石表面氧化，颜色变暗，影响产品外观品质。

分级效率

分级效率直接影响后续磁选和静电选的效果。高频振动筛的筛网应定期检查，磨损或堵塞时及时更换。筛分效率应达到85%以上，即+0.2mm粒级中-0.2mm的含量不超过15%，-0.1mm粒级中+0.1mm的含量不超过15%。筛分效率不足时，可以增加筛分面积或改用多层筛。

静电选电压与电极间距

静电选的电压和电极间距是相互关联的两个参数。电压越高，电场力越强，对导体的吸引力越大，但过高的电压会产生电弧放电，损坏设备和物料。电极间距越大，需要的电压越高；间距越小，电压可以降低，但对给矿粒度的均匀性要求更高。

推荐的起始参数为：电压3万伏，电极间距30-40mm。根据分选效果微调：如果金红石精矿中混有较多锆石（不导电矿物进入导体产品），说明电压过高或电极间距过小；如果金红石进入非导体产品（损失），说明电压过低或电极间距过大。

环境湿度的影响

环境湿度对静电选有显著影响。湿度大时矿物表面容易吸附水分，金红石的导电性变化，锆石也可能表现出一定的导电性，导致分选不清。在南方梅雨季节或海滨地区，建议将静电选车间密封，安装除湿机，将相对湿度控制在50%以下。

典型工艺指标

以金红石含量12%、锆石35%、钛铁矿30%、其他23%的重砂原料为例，经过上述联合分选流程，可获得以下指标：

• 金红石精矿：TiO₂ 92-95%，回收率75-85%

• 锆石精矿：ZrO₂ 65-67%，回收率85-90%

• 钛铁矿精矿：TiO₂ 48-52%，回收率80-88%

各产品的回收率之间存在制约关系。提高金红石回收率往往需要接受较低的精矿品位，反之亦然。最终的工艺参数应基于产品市场价格和客户要求进行经济优化。

与其他工艺方案的对比

联合分选技术流程在处理复杂多矿物共生体系方面具有不可替代的优势，是目前金红石重砂选矿的主流方案。

常见问题与解决方案

问：静电选时金红石和锆石分离不彻底，如何调整？

答：首先检查给矿的干燥程度，水分必须低于0.5%。其次检查加热温度是否达到80-120℃，温度不足时金红石导电性下降。第三检查环境湿度，过高时开启除湿机。第四调整电压和电极间距，可以尝试将电压从3万伏逐步降低至2.5万伏，同时缩小电极间距以保持电场强度。

问：强磁选后非磁性产品中仍有大量钛铁矿，怎么办？

答：说明强磁选的场强不足或磁介质选型不当。可以将场强调高至12000高斯，或更换更细规格的磁介质。如果钛铁矿与金红石的磁性非常接近，无法通过单段磁选彻底分离，可以考虑采用两段磁选：第一段回收大部分钛铁矿，第二段以更高场强回收残余钛铁矿和独居石，将金红石与锆石留在非磁性产品中。

问：金红石精矿品位波动大，如何稳定？

答：品位波动通常由给矿性质变化引起。建议在给料皮带上增设自动取样器，每2小时化验一次给矿品位，根据结果及时调整静电选的操作参数。同时检查分级筛网是否完好，不同粒级的分选参数应有区别，不能使用同一套参数处理全粒级物料。

投资与经济性

以年处理金红石重砂1.5万吨（2吨/小时）的中型项目为例：

• 设备投资：重选段（可选）10-20万元，干燥设备30-50万元，磁选设备40-60万元，静电选设备50-80万元，辅助设备20-30万元，合计约150-240万元

• 土建及安装：80-120万元

• 总投资：约230-360万元

• 年处理重砂：1.5万吨

• 金红石含量：按12%计算，年含金红石1800吨

• 金红石回收率：按80%计算，年产金红石精矿约1440吨

• 金红石精矿价格：按8000元/吨（TiO₂ 92%）计算，年产值约1150万元

• 副产品价值：锆石精矿和钛铁矿精矿合计约300-500万元/年

• 年运行成本：电费约30-50万元，干燥能耗约20-30万元，人工约30-40万元，维修及备件约15-25万元，合计约95-145万元

• 投资回收期：通常12-18个月

写在最后

金红石重砂的重力-磁选-静电联合选矿工艺，是一套经过长期工业验证的成熟技术方案。其核心设计思想可以概括为“分步解离、逐级富集”——先用重选完成大幅抛尾，再用磁选按磁性分组，最后用静电选实现导电与非导电矿物的精准分离。三种方法各有分工，缺一不可。

在设计具体的联合分选技术流程时，应当遵循两个原则。一是基于原料特性定制流程，不能盲目套用。金红石含量高、钛铁矿含量低的原料可以简化或省略磁选环节；粒度分布集中的原料可以简化分级环节。二是为操作调整留足空间。磁选机的场强调节范围、静电选的电压和电极间距可调范围、加热温度的控制精度，都直接影响最终的分选指标。

最后，不要忽视辅助环节的价值。干燥和分级虽然不是“主角”，但它们的运行质量直接决定了磁选和静电选能否发挥应有水平。一个干燥不达标或分级不清的流程，再好的磁选机和静电选机也无法产出合格产品。把每个环节都做到位，联合分选技术流程才能发挥出最大的效能。
