针对锡石-石英型矿石的简单高效选矿流程

锡石-石英型矿石是全球分布最广的锡矿类型。矿石中锡石以石英为主要脉石，嵌布粒度较粗、共生关系简单、泥化程度低。这类矿石的选矿难度是锡矿中最低的，但不少选厂却把流程设计得过于复杂，增加了不必要的投资和运营成本。

对于锡石-石英型矿石，选矿的核心逻辑只有一个：重选。不需要浮选，不需要焙烧，甚至不需要复杂的脱泥。用最简单的流程、最少的设备，就能达到80%到90%的回收率。

本文从矿石特性出发，给出三套针对不同规模的选矿流程方案，并说明各环节的设计要点。

一、矿石特性与选矿原则

锡石-石英型矿石的典型特征如下：

锡石以粗粒为主，嵌布粒度多在0.2到5毫米之间。超过60%的锡石在这个粒级范围已经单体解离。石英密度每立方厘米2.65克，与锡石密度差约3.8，是重选最容易分离的组合。

矿石基本不含或少含硫化矿，没有复杂的伴生金属。含泥量低，风化程度轻，不易产生矿泥干扰。

基于这些特性，选矿的原则可以概括为“能收早收、能丢早丢”。粗粒锡石在破碎后就能解离，应该尽早用重选回收，避免进入磨机造成过粉碎。脉石石英密度低，在跳汰机和摇床上很容易与锡石分离，应该在粗粒阶段大量丢弃。

二、三套流程方案

根据生产规模和处理要求，设计三套方案。

2.1 方案一：超简流程

适用条件：日处理50到150吨，原矿锡品位高于0.8%，锡石嵌布粒度在1毫米以上。

流程步骤：

1. 两段破碎至-10mm

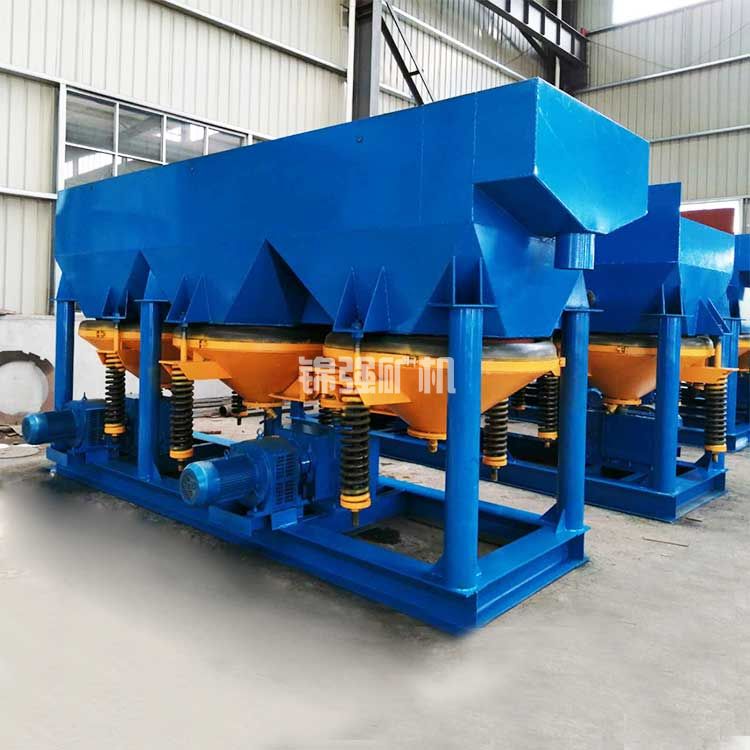

2. 跳汰机粗选

3. 跳汰精矿用摇床精选

4. 跳汰尾矿直接丢弃

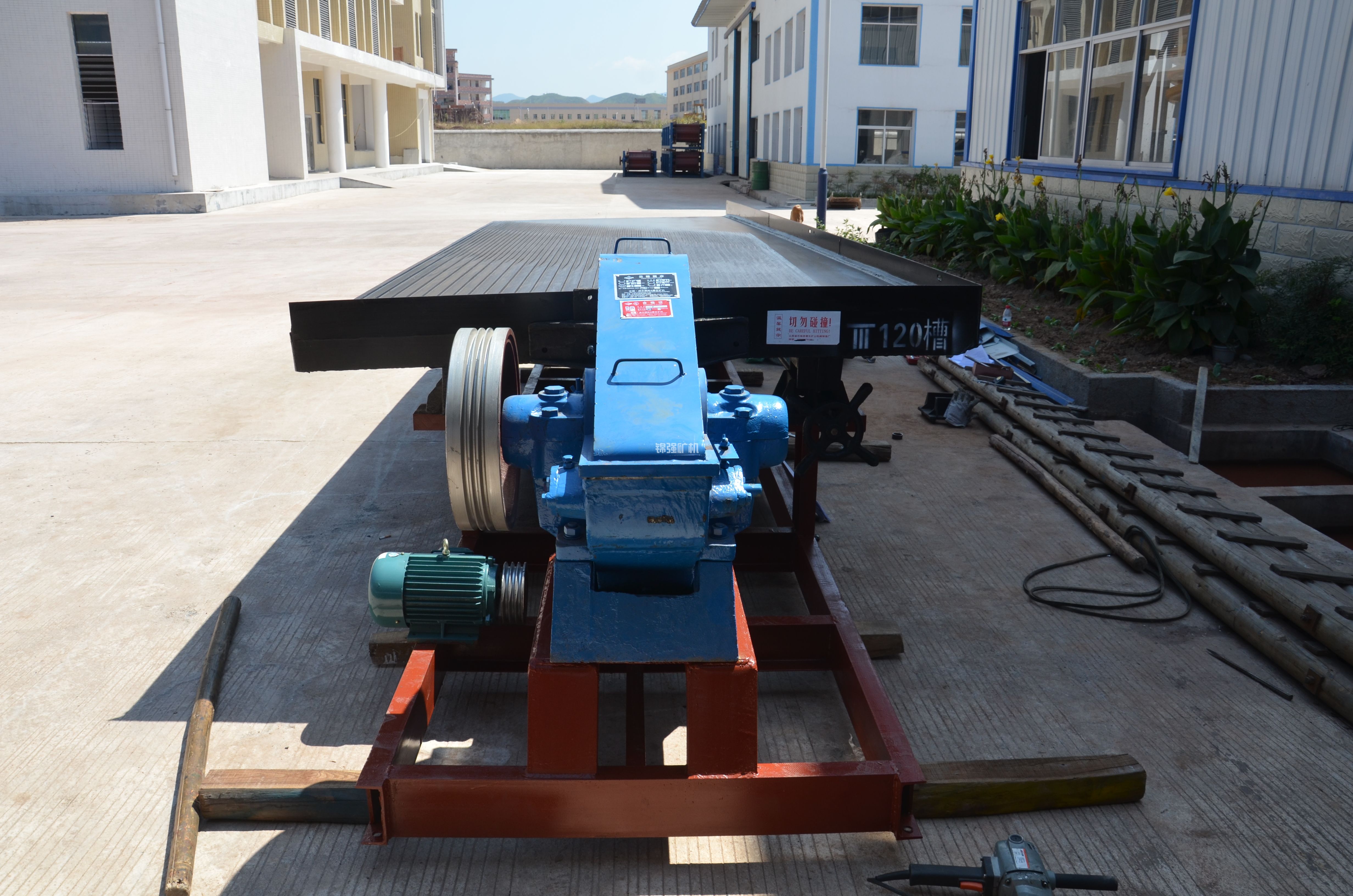

这是最简化的流程，核心设备只有破碎机、跳汰机、摇床。跳汰机处理-10mm给矿，回收粗粒锡石，产出粗精矿和尾矿。粗精矿再磨或不磨直接进摇床精选，得到最终精矿。

设备清单：颚式破碎机一台，细碎机一台，跳汰机一台，摇床四到六台，皮带输送机若干。总投资约40到60万元。

选别指标：原矿品位0.8%时，精矿品位可达50%到60%，回收率75%到82%。注意回收率偏低是因为细粒锡石损失在跳汰尾矿中。

适用场景：小规模开采、移动式选厂、试生产阶段。

2.2 方案二：标准流程

适用条件：日处理150到500吨，原矿锡品位0.4%到0.8%，锡石嵌布粒度0.2到2毫米。

流程步骤：

1. 三段破碎至-6mm

2. 筛分分级：+1mm进跳汰机，-1mm进摇床

3. 跳汰精矿用摇床精选

4. 粗选摇床中矿返回再磨

5. 细粒摇床尾矿扫选一次

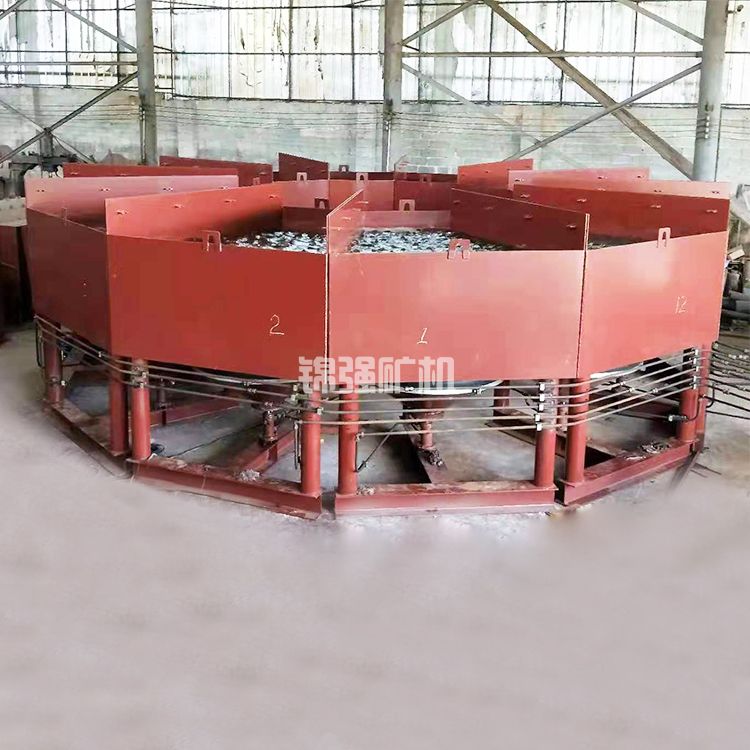

这套方案的核心是分级入选。不同粒级的物料分别进入最合适的重选设备。粗粒用跳汰机，处理量大；细粒用摇床，分选精度高。增加了一道中矿再磨和细粒扫选，回收率比超简流程高8到12个百分点。

设备清单：颚式破碎机、圆锥破碎机、振动筛、跳汰机、分级机、摇床16到24台、球磨机一台。总投资约120到180万元。

选别指标：原矿品位0.6%时，精矿品位55%到65%，回收率82%到88%。

适用场景：中等规模的生产矿山，是应用最广泛的配置。

2.3 方案三：高效流程

适用条件：日处理300到1000吨，原矿锡品位0.3%到0.6%，对回收率要求高。

流程步骤：

1. 三段破碎至-4mm

2. 筛分分级：+0.5mm进跳汰机粗选，-0.5mm进螺旋溜槽

3. 跳汰粗精矿用摇床精选

4. 螺旋溜槽精矿用摇床精选

5. 螺旋溜槽尾矿用离心机扫选

6. 各作业中矿集中再磨再选

这套方案引入了螺旋溜槽处理细粒级，离心机扫选极细粒。螺旋溜槽处理量大、不耗能，适合处理-0.5mm的细砂。离心机对0.019到0.074mm粒级的回收能力比摇床高15到20个百分点，可以大幅降低尾矿中的细粒锡损失。

设备清单：全套破碎筛分、跳汰机、螺旋溜槽组、离心机、摇床24到36台、球磨机一台、分级设备。总投资约200到300万元。

选别指标：原矿品位0.5%时，精矿品位55%到68%，回收率85%到92%。

适用场景：大型选厂、对尾矿品位要求严格的项目。

三、流程设计的关键要点

无论选择哪套方案，以下几个设计要点都值得注意。

3.1 破碎粒度越低越好

破碎能耗远低于磨矿。将破碎产品粒度从12mm降到6mm，破碎电耗增加约0.5度/吨，但磨机电耗可降低3到5度/吨。多碎少磨在锡石-石英型矿石中尤其适用，因为石英硬度高，磨矿能耗本来就大。

对于锡石-石英型矿石，建议破碎粒度控制在6mm以下。如果矿石中锡石嵌布较粗，甚至可以放宽到8mm，但不要超过10mm。

3.2 分级入选是灵魂

摇床的较佳给矿粒度是0.2到2mm。小于0.074mm的细粒在摇床上回收率很低。所以不能用摇床处理全粒级物料，必须提前把细粒分出去。

推荐的分级方案是：用直线振动筛将破碎产物分成+1mm、-1mm两个级别。+1mm进跳汰机，-1mm再分成+0.074mm和-0.074mm两个级别。+0.074mm进摇床或螺旋溜槽，-0.074mm进离心机或直接丢弃。

3.3 中矿处理要谨慎

重选流程中的中矿，成分复杂，往往是连生体和未解离颗粒。将中矿直接返回前端流程，会造成无效循环。

建议单独设置一个中矿再磨系统。中矿集中后进入小型球磨机再磨，磨细后再返回分级作业重新选别。中矿量通常为原矿的10%到20%，配置一台小型磨机即可。

3.4 尽量减少提升次数

矿浆的提升和输送消耗大量电能和设备投资。在平面布置上，尽量利用高差实现自流。

典型的自流布置是：破碎车间建在山坡高处，磨矿和重选车间在下方，脱水车间在更低处。矿浆从高往低流动，只需要在几处关键点设置砂泵。

四、与复杂流程的对比

有些设计人员习惯性地在锡矿流程中加入浮选、磁选、焙烧等环节，认为“设备多就是水平高”。对于锡石-石英型矿石，这种做法适得其反。

从表格可以看出，复杂流程的回收率提升非常有限，3到5个百分点的增幅需要付出成倍的设备和运营成本。对于锡石-石英型这种简单矿石，复杂的联合工艺是不划算的。

五、典型指标参考

某省一处锡石-石英脉矿山，原矿品位0.55%，采用标准流程设计。以下为该厂实际生产指标：

破碎产品粒度-6mm，给矿中+1mm占比35%、-1+0.2mm占比40%、-0.2mm占比25%。

+1mm跳汰作业回收率86%，产出精矿品位58%。-1+0.2mm摇床作业回收率82%，产出精矿品位55%。-0.2mm物料直接进入尾矿，放弃了这部分细粒锡的回收。

综合回收率83.5%，尾矿品位0.09%。选厂日处理400吨，每日产出精矿约3.5吨，精矿锡品位56%。

现场操作人员只有9人，吨矿电耗21度。这个指标在锡矿选矿厂中属于中上水平，但投资和运营成本很低，经济效益很好。

如果想进一步提高回收率，可以将-0.2mm细粒部分引入离心机扫选。预计尾矿品位可从0.09%降到0.06%，回收率提升约4个百分点。增加离心机和配套泵池，投资约25万元，一年可增回收锡金属约6吨，价值约100万元。

六、设计决策指南

选择哪套方案，取决于几个因素。

看原矿品位。品位高于0.8%时，对回收率不敏感，超简流程即可创造良好效益。品位0.3%到0.8%之间，建议用标准流程确保回收率。品位低于0.3%，需要高效流程，否则尾矿品位太高、资源浪费严重。

看锡石粒度。嵌布粒度大于1mm，跳汰机可以承担主要回收任务。嵌布粒度0.2到1mm，摇床是主力。嵌布粒度小于0.2mm，需要引入离心机。

看投资能力。资金充足但矿权年限短，选高效流程早回收。资金紧张但矿石性质简单，超简流程先上马、后改造。

锡石-石英型矿石的选矿，没有复杂到需要长篇大论的工艺流程。 抓住重选这条主线，做好分级入选和中矿再磨，用最少的设备把粗粒锡石收回来。处理这类矿石，流程越简单、效益越好。过度设计的选矿厂，往往是在为不必要的环节买单。
